CFC里如何调用SFC0和SFC20

一、SFC0用法：

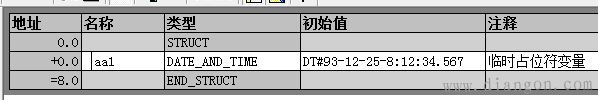

1、新建一个DB块,定义一个DATE_AND_TIME类型的数据,如“aa1”。
2、在符号表中为刚定义地数据块取个名字,如“aaa”。

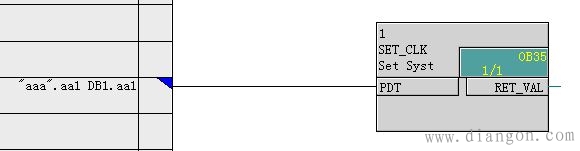

3、打开CFC图表，调用SFC0。
4、右键单击SFC0的PDT脚选择“互连到地址”，在弹出的选项中选中“aaa.aa1”即可。
二、SFC20用法：

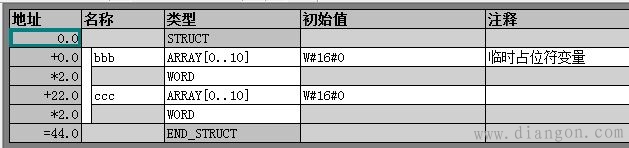

1、新建一个DB块,定义一个数组，数据类型和大小根据要求确定,如“bbb”。
2、在符号表中为刚定义地数据块取个名字,如“bbb”。
3、新建一个DB块,定义一个数组，数据类型和大小与第一步相同,如“ccc”。
4、在符号表中为刚定义地数据块取个名字,如“ccc”。

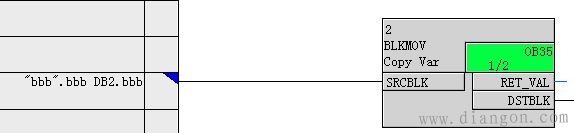

3、打开CFC图表，调用SFC20。
4、右键单击SFC20的SRCBLK脚选择“互连到地址”，在弹出的选项中选中“bbb.bbb[..]”即可。
5、右键单击SFC20的DSCBLK脚选择“互连到地址”，在弹出的选项中选中“ccc.ccc[..]”即可。
