西门子V20变频器设置步骤

快速按“M”键：进入参数设置菜单（可设置所有参数）

长按“M”键：进入快速设置菜单 （可设置电机参数、连接宏，应用宏，和频率上下限，上下坡时间等）

1、在设置参数之前先在参数设置菜单下对变频器复位。

P0010 =30

P0970=21

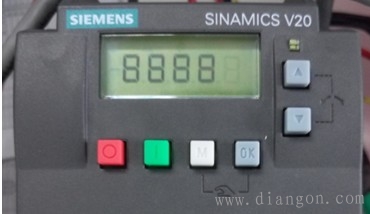

2、设置完成后，屏幕会提示“88888” 表示存储设置中。

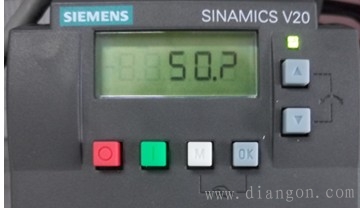

3、然后会弹出“50？” 此表示在“50HZ频率”下设置 按上下键可切换“60HZ”或“马力”，点击“OK键”确认。

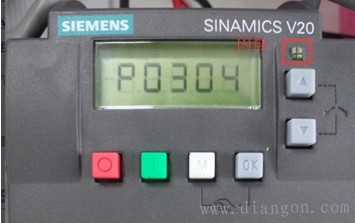

4、然后会自动进入快速设置菜单---电机参数设置界面，可根据参数表设置电机参数；完成后按短“M”进入下一选项栏。（注：当进入快速设置菜单下 指示灯会不停的闪烁）。

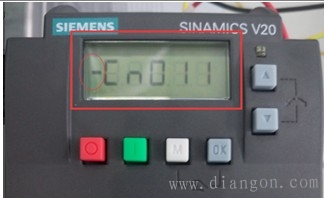

5、设置完电机参数后，进入快速设置菜单---连接宏设置参数界面，根据参数表设置连接状态。显示“CnXXX”，切换到“Cn011”，然后按下“OK”，Cn011前面后多出来一个“-”说明已经切换到该模式。

6、选择“modbus连接宏”变频器会自动设置参数，也可以自行修改。

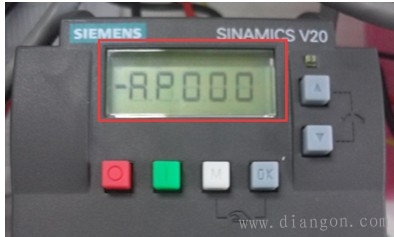

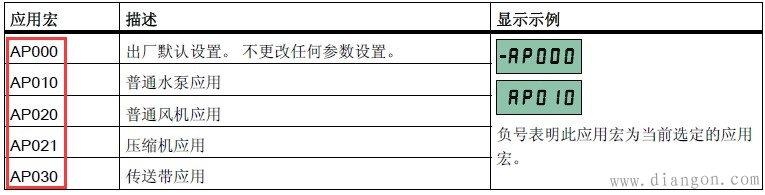

7、设置完连接宏后，短按“M”会进入快速设置菜单---应用宏设置界面，用于设置针对负载的类型：如风机型，水泵型等等；如果负载不属于应用宏中的类型，则选择“AP000”不更改任何参数设置，请自行根据电机参数在设置菜单栏下进行手动设置。

8、和连接宏一样，当确定使用某个应用宏后，该宏的序号前面会多出来一个“-” 说明已经切换到该模式。

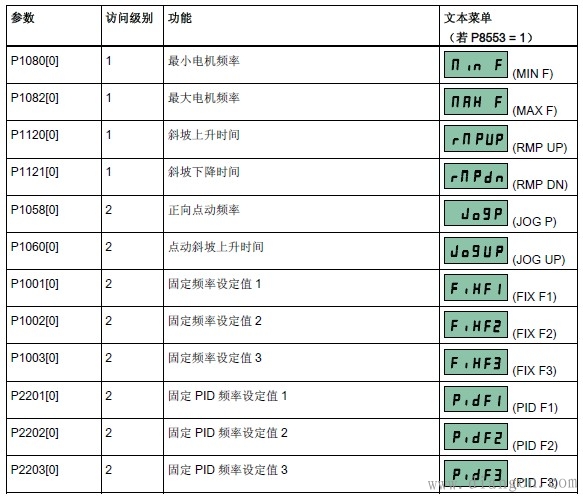

9、设置完应用宏后，短按“M”键，进入快速设置菜单---常见参数设置界面，可设置最大最小频率，斜坡上升下降时间 PID调节等，如不需要可忽略，详见下表：

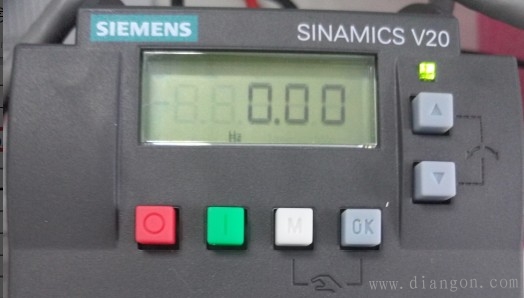

10、至此变频器快速设置结束，常按“M”键返回。
