信号调理的隔离传输原理及应用

　　信号调理的三隔离指的是：信号的输入和输出之间隔离；电源的输入和输出之间隔离；信号通道和电源通道之间隔离。如图1所示。

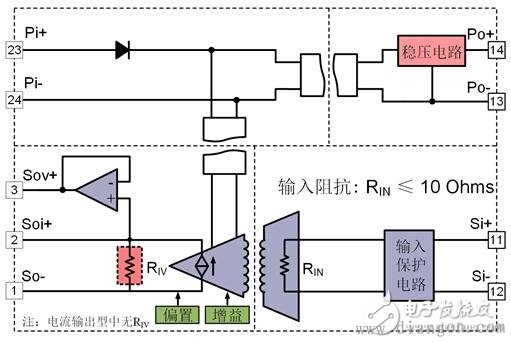

图1 信号调理的三隔离概念

　　三隔离对产品而言，电源和信号传输之间有高阻断开，降低相互影响，信号的隔离让地环路、前后级的相互影响也尽量阻隔。

　　信号调理的隔离传输应用

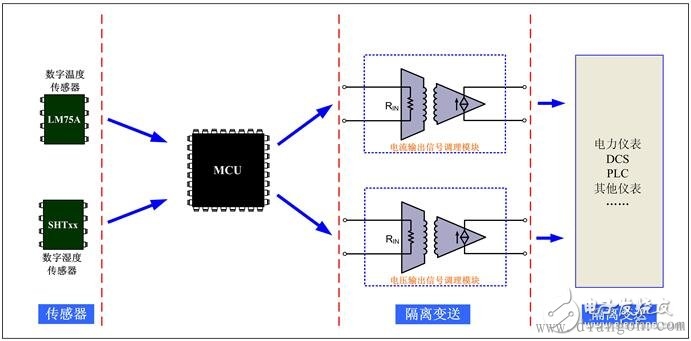

　　如图2所示，MCU处理数字温度、湿度传感器的信号，处理完毕后，通过信号调理模块隔离，再传送出去，以便跟现场的电流输入，或电压输入型电力仪表相连，同时具备隔离的功能，防止传感器前端的干扰信号串入现场的电力仪表、plc，dcs等。

图2 信号调理的隔离传输应用

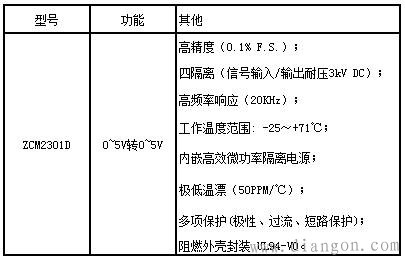

　　一般，MCU处理后的温度、湿度信号，会通过DA转为电压模拟量，而现场的仪表、DCS等，可能需要电流输入信号，或电压输入信号，对此，可选用对应的信号调理模块实现不同的输出接口。推荐型号如下：

　　有些电力系统的温湿度采集应用中，采用模拟量输出的温/湿度传感器，MCU离传感器比较远，温度、湿度传感器的信号传到MCU处时，因传感器的信号较小，且线路较长，引入了额外的干扰，有用的信号可能被干扰信号淹没。

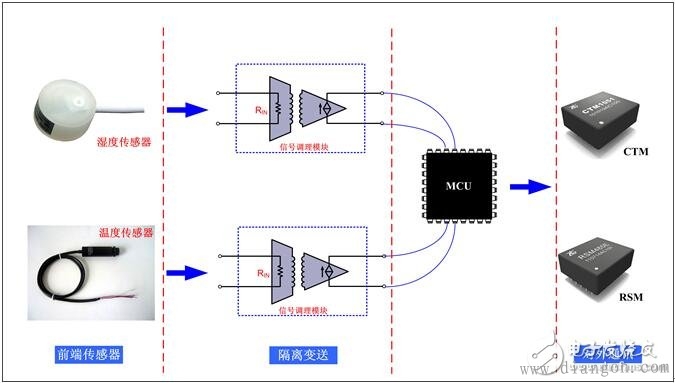

　　此时，如图3所示，在传感器和MCU之间，使用电流输出型的ZCM模块，将传感器的电压信号隔离转换成电流信号，送给MCU处理，在对信号进行放大隔离的同时，还可大大增强信号的传送距离，降低信号的失真。

图3 传感器前端的应用

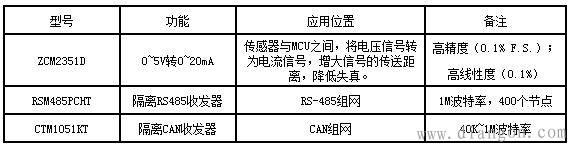

　　MCU处理完现场的温湿度信号后，可能需要跟其他传感器采集的节点组成网络，最终传到中控室，或由某个MCU集中处理。工业现场的组网一般采用RS-485或CAN总线，此时，可采用RSM485模块和CTM隔离CAN收发器，组成一个稳定可靠的现场通讯网络。相关产品信息如下：
