PLC优先级控制程序编程实例

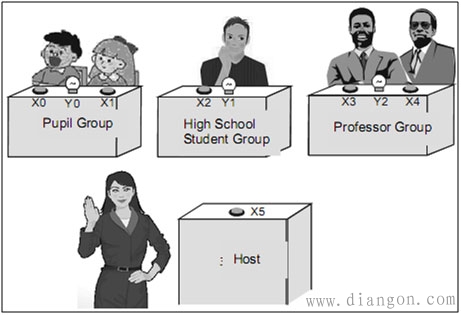

有3组成员参与问答游戏，学生，高中生和教授。如果他们想得到回答的机会，他们必须按下应答按钮。如果一组的到机会，另外2组按下将无效。学生组和教授组有2个按钮，高中学生组有一个按钮。假如X0 或X1 按下，Y0=ON. 为了限制J教授，组当X3或X4 在同时按下，Y2=ON。对于高中学生组，X2按下，Y1=ON.
假如X5按下（复位按钮），Y0 Y1 Y2 关闭。

plc输入所需的数
X0-学生组应答按钮
X 1-学生组应答按钮
X2-高中学生组应答按钮
X3-教授组应答按钮
X4-教授组应答按钮
X5 – 复位按钮
PLC输出所需的数
Y0-学生组指示器
Y1-高中学生组指示器
Y2-教授组指示器

plc编程梯形图

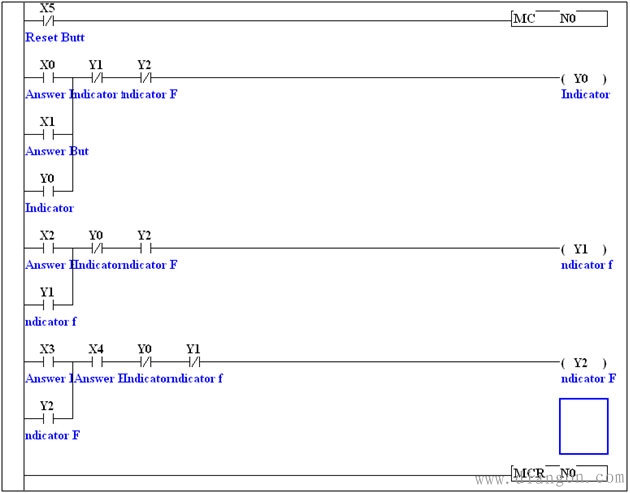

PLC编程梯形图描述
如果主持人恢复按钮X5没有按下，[MC N0]指令被执行，MC和MCR之间程序也被正常执行，学生组应答按钮并联，教授组应答按钮串联。高中学生组只有一个应答按钮，假如一个组的应答成功按下，指示灯形成回路，也就是说，即使按钮松开，指示灯也亮。
通过回路，其他按钮无效。
当主持人按下恢复按钮，X5=ON，[MC N0] 指令和MC MCR之间的程序将不被执行，Y0 Y1 Y2 断开。3个组指示灯关闭，当主持人松开按钮，X5=OFF,MC MCR直接程序再次正常执行，新循环开始。
