有功功率测量方法在变频器的应用

变频器的主电路一般为“交—直—交”组成，在整流回路中接有大电容，输入电流的波形不是正弦波;在逆变输出回路中，输出电压信号时受PWM载波信号调整的波形，即输入输出都不是标准的正弦波，有较多的高次谐波含量。

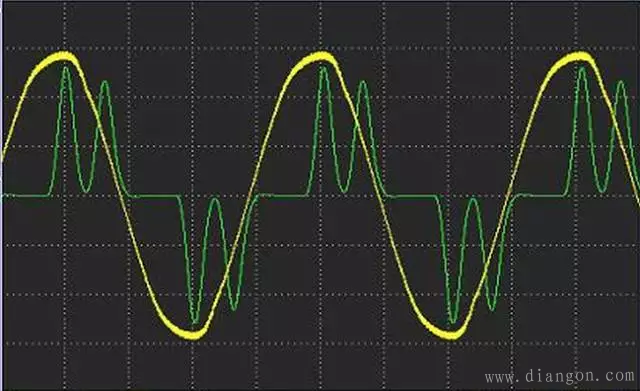

　　变频器典型的输入测波形如下：

　　对输入测得有功率，传统的计算公式为：
　　P=Urms*Irms*cosφ
　　其中P为有功功率;Urms为电压有效值;Irms为电流有效值;φ为电压电流夹角。

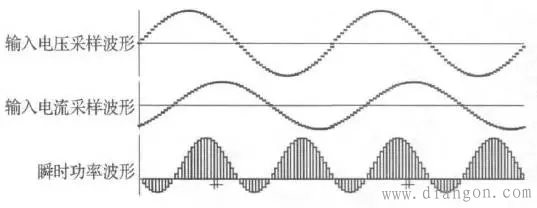

　　但是，变频器的输入电流含有高次谐波，很难测量出相位角，PA8000功率分析仪采用数字采用方法，即模拟乘法器法，对指定的有效周期内获取的瞬时电压、电流的乘积，再用固定的时间对瞬时功率进行积分，即可获得瞬时功率的平均值，也就是有功功率，如下图：

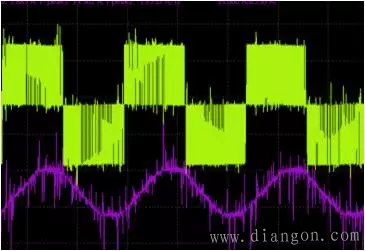

　　同样，对变频器的输出侧，电压是频率可调的载波信号，含有较多的高次谐波，如下图：
