建筑低压配电布线的技术要求

（1）变电所低压配电室的配电设备布置，应符合国家标准《10kV及以下变电所设计规范》的规定。配电室的位置应靠近用电负荷中心。
（2）配电室内除本室需用的管道外，不应有其他的管道通过。室内管道上不应设置阀门和中间接头；水、气管道与散热器的连接应采用焊接。配电屏的上方及电缆沟内不应敷设水、气管道。

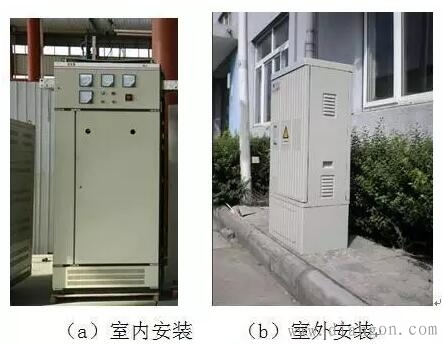

（3）落地式配电箱（柜）的底部宜抬高，室内宜高出地面50mm以上，室外应高出地面200mm以上，如图1所示。底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。

（4）同一配电室内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。当高压及低压配电设备设在同一室内时，且两者有一侧柜顶有裸露的母线，两者之间的净距不应小于2m。
（5）成排布置的配电屏，其长度超过6m时，屏后的通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时，应增加出口数量。成排布置的配电屏，其屏前和屏后的通道最小宽度应符合规定。
【重要提醒】
单栋住宅建筑用电设备总容量为250kW以下时，宜多栋住宅建筑集中设置配变电所；单栋住宅建筑用电设备总容量在250kW及以上时，宜每栋住宅建筑设置配变电所。
住宅建筑布线的基本要求
住宅建筑包括普通居民住宅、酒店式公寓、别墅、商住楼、集体宿舍楼等多种形式，根据《住宅建筑电气设计规范》（JGJ 242-2011）的规定，结合工程实际需要，对住宅建筑低压配电布线提出以下基本要求：
（1）住宅建筑单相用电设备由三相电源供配电时，应考虑三相负荷平衡。
（2）住宅建筑每个单元或楼层宜设一个带隔离功能的开关电器，且该开关电器可独立设置，也可设置在电能表箱里。
（3）采用三相电源供电的住宅，套内每层或每间房的单相用电设备、电源插座宜采用同相电源供电。
（4）每栋住宅建筑的照明、电力、消防及其他防灾用电负荷，应分别配电。
（5）住宅建筑电源进线电缆宜地下敷设，进线处应设置电源进线箱，箱内应设置总保护开关电器。电源进线箱宜设在室内；当电源进线箱设在室外时，箱体防护等级不宜低于IP54。
（6）6层及以下的住宅单元应采用三相电源供配电，当住宅单元数为3及3的整数倍时，住宅单元可采用单相电源供配电；7层及以上的住宅单元应采用三相电源供配电，当同层住户数小于9时，同层住户可采用单相电源供配电。
（7）每套住宅应设置自恢复式过、欠电压保护电器。
（8）既要考虑电缆路径较短，同时还应考虑电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤。
（9）线路应便于维护。
低压配电设备人距裸带电体的伸臂范围规定
（1）裸带电体布置在有人活动的上方时，裸带电体与地面或平台的垂直净距不应小于2.5m。
（2）裸带电体布置在有人活动的侧面或下方时，裸带电体与平台边缘的水平净距不应小于1.25m。
【重要提醒】
当裸带电体具有防护等级低于IP2X级的遮护物时，伸臂范围应从遮护物算起。
低压配电设备裸带电体与遮护物之间的净距要求
（1）当采用防护等级不低于IP2X级的网状遮护物时，不应小于100mm；
（2）当采用板状遮护物时，不应小于50mm。
