罩极单相电动机不起动的原因和确定方法

罩极起动电动机，通电不转要分析。
细听电机有声响，三种原因有其一。
起动绕组有断路；负载过重电压低；
要查绕组有断路，一般要拆电动机。
从口诀的内容可以看出，罩极（又称为遮极）单相电动机不起动但通电后有较小声响，原因与单值电容电动机的口诀基本相同，只是少了一项电容器的故障。另外，绕组断路中只提到起动绕组断路的问题。

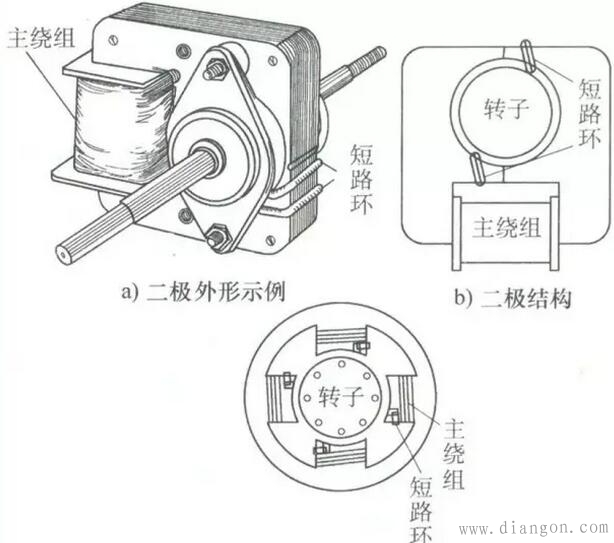

图所示为凸极式罩极单相电动机的外形示例和结构示例。

图 凸极式罩极单相电动机外形和结构示例
应当指出的是，常用的凸极式罩极单相电动机的辅绕组（起动绕组）只是一个镶嵌在铁心极靴上的短路铜环（被称为“短路环”），有些品种因有整体的外壳，使得不可能在外面对其进行通、断检查或测量，也就是说，必须拆机才能进行检查（口诀“要查绕组有断路，一般要拆电动机”）。
如排除了电源电压过低和负载过重两项原因后，通过检查判定主绕组正常时，则可基本确定是上述“短路环”出现了断路故障。短路环断开后，可能从铁心上脱落下来，造成其他的事故，例如划伤主绕组，卡住转子等。
用通电后拧动电动机的转轴，看其是否能顺势转动起来的方法也可确定是否属于辅绕组（短路环）断路的故障。
