电流互感器电压输出误差测量

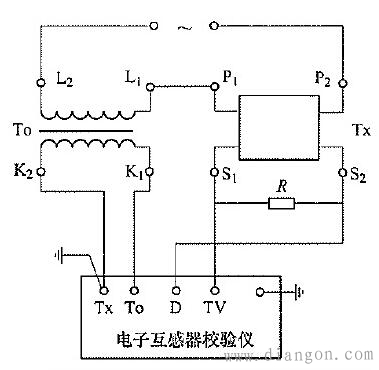

图示：交流采样法测量非传统电流互感器电压输出误差线路
　　TO——电流比例标准器，可以由标准器级联组合而成；
　　TX——非传统电流互感器；R——二次电压负载电阻。
　　使用交流采样原理的误差测量装置测量非传统电流互感器电流输出误差的线路如上图所示。这种测试方法电流比例标准器输出为电流信号，被试非传统电流互感器二次输出通过一个负载电阻转换为电压信号;电子互感器校验仪通过采样两组输出信号变换对比，可以完成对被测电流互感器二次电压输出误差进行测量。
