穿心电容的原理就:凡是被绝缘物分开的两个导体的总体,它们之间就能储存电能.

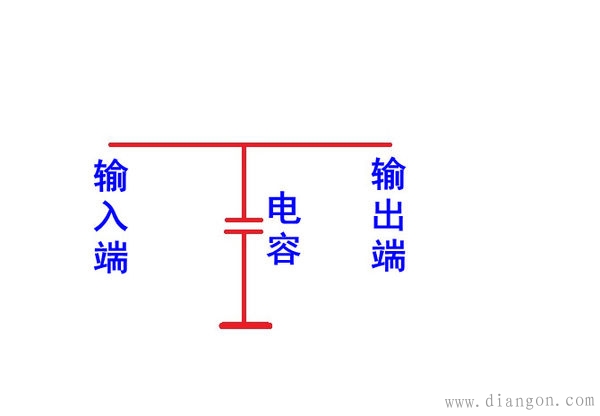

穿心电容是一种三端电容，但与普通的三端电容相比，由于它直接安装在金属面板上， 因此它的接地电感更小，几乎没有引线电感的影响，另外，它的输入输出端被金属板隔离，消除了高频耦合，这两个特点决定了穿心电容具有接近理想电容的滤波效果。 穿心电容的介质为陶瓷介质，而陶瓷电容的容量会随环境温度变化而变化，这种容量变化会影响滤波器的滤波截止率。陶瓷电容的容量温度变化率是由陶瓷介质本身决定的。因此，选择适当的陶瓷介质非常重要。滤波器所用的电容一般为陶瓷电容。由于其物理结构，这种陶瓷电容又称为穿心电容。
穿心电容自电感较普通电容小得多，故而自谐振频率很高。同时，穿心式设计，也有效地防止了高频信号从输入端直接耦合到输出端。这种低通高阻的组合，在 1GHz 频率范围内，提供了极好的抑制效果。
1、穿心电容有两个引脚。
2、穿心电容是一种三端电容，但与普通的三端电容相比，由于它直接安装在金属面板上，因此它的接地电感更小，几乎没有引线电感的影响，另外，它的输入输出端被金属板隔离，消除了高频耦合，这两个特点决定了穿心电容具有接近理想电容的滤波效果。为陶瓷介质，而陶瓷电容的容量会随环境温度变化而变化，这种容量变化会影响滤波器的滤波截止率。陶瓷电容的容量温度变化率是由陶瓷介质本身决定的。因此，选择适当的陶瓷介质非常重要。滤波器所用的电容一般为陶瓷电容。由于其物理结构，这种陶瓷电容又称为穿心电容。
3、引脚，又叫管脚，英文叫Pin。就是从集成电路(芯片)内部电路引出与外围电路的接线，所有的引脚就构成了这块芯片的接口。是引线末端的一段，通过软钎焊使这一段与印制板上的焊盘共同形成焊点。引脚可划分为脚跟(bottom)、脚趾(toe)、脚侧(side)等部分。
电容的作用:储存电和放电,当然还有整流、振荡以及其它的作用。另外电容的结构非常简单，主要由两块正负电极和夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。电容的用途非常多，主要有如下几种：
1．隔直流：作用是阻止直流通过而让交流通过。
2．旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。
3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路
4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。
5．温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。
6．计时：电容器与电阻器配合使用，确定电路的时间常数。
7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。
8．整流：在预定的时间开或者关半闭导体开关元件。
9．储能：储存电能，用于必须要的时候释放。
