目前电建施工中所使用的电缆桥架弯头一般是由电缆桥架厂在出厂之前完整加工好的，但是由于施工现场情况各不相同，所以有的项目需要因地制宜现场加工电缆桥架弯头，这就需要安装人员有一定的施工基础知识才能胜任。
施工现场电缆桥架大致分为主桥架和分支架。主桥架是由设计院设计，根据图纸施工；分支架是由主桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。常用的弯头种类包括水平弯头90°、上下跳弯45°、垂直上下弯头、水平三通等。下面就以几个典型常用弯头制作方法和质量要求来谈一下。
1.自制的电缆桥架弯头、跳弯、三通的连接处，应先在内侧进行点焊固定并把毛刺药皮打磨干净，外侧应平整，缝隙应尽量小且锯口处平整整齐。
2.电缆桥架弯头对接无错边，焊接后的对口处应打磨平整、光洁，不应有损伤电缆绝缘层的毛刺、锐边等棱角。
3.在托盘式电缆桥架内加钢筋时，采用增加Φ6-8MM圆钢，内、外侧都应补刷油漆。刷油漆前，应把药皮，焊渣清理干净。
4.多层电缆桥架的自制三通及弯头安装完成后，折角应在垂直的统一直线上。
5.所有自制弯头制作完成后，应在切割、打磨、焊接处刷防锈漆，再刷与桥架颜色相同面漆。

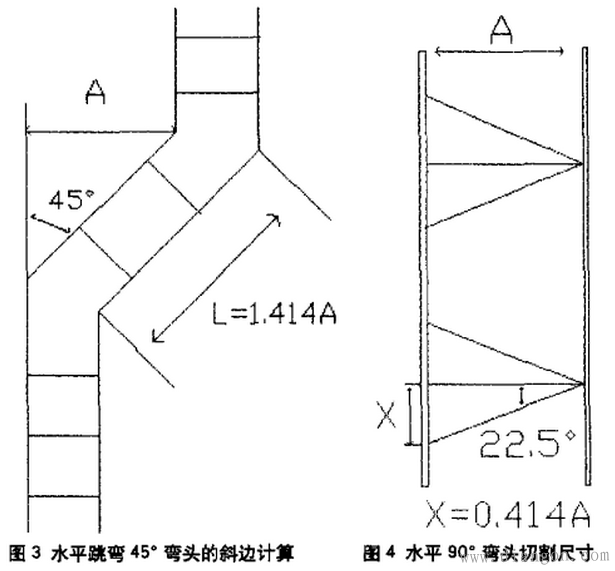

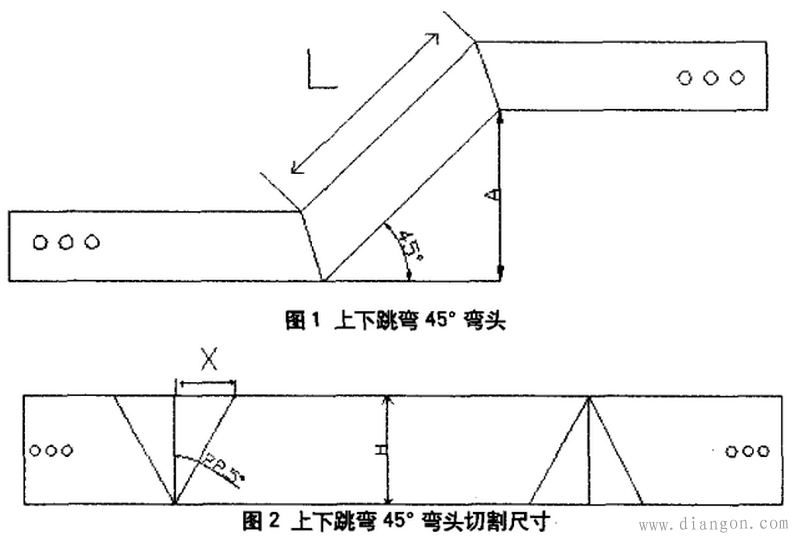

如图1与图2上下跳弯45°弯头的制作图解，图3水平跳弯45°弯头的制作。
首先根据现场实际情况确定跳弯高度A，依据勾股定理a2 b2=c2得出：L=1.414・A。
注：H为所用桥架的高度，因为：tg22.5°=对边/临边=X/H tg22.5°=0.414
所以X=0.414・H

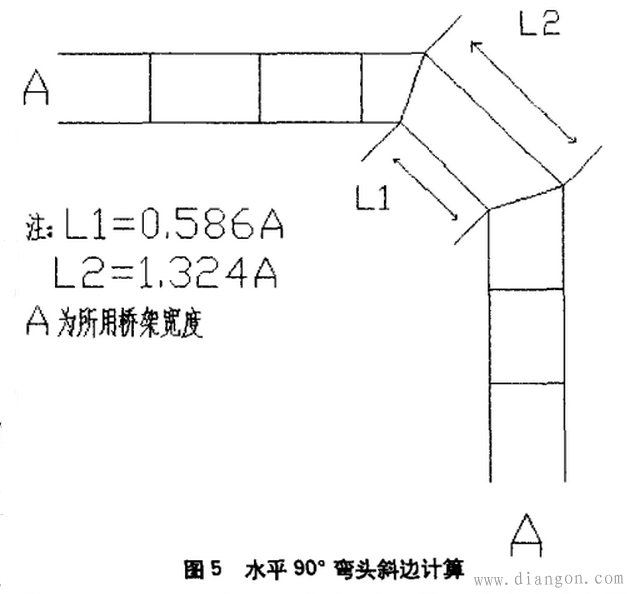

下图：图4与图5水平90°弯头制作也可按照上图公式计算制作：
电缆桥架的施工安装要点
1.电缆桥架及线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。安装必须牢固可靠，横平竖直，无扭曲变形，桥架内壁无毛刺，附件齐全。立柱、支架和托臂的用料规格严格按设计图纸及桥架规格要求配置。
2.固定电缆桥架支架间距一般不大于1.5m-2.0m。在进出接线盒、箱、柜、转弯的，应在500mm以内应加设支架。
3.电缆桥架安装前，应与土建及水暖、通风空调专业协调，确定与通风管、水管之间的交叉问题。按照电让水的原则，电缆桥架在上面、水管在下面，桥架处于高点，安装在具有腐蚀性液体管道上方，在热力管道下方。
4.针对电缆桥架施工的通病，充分考虑全厂桥架安装要求，质量技术人员及时编制《电缆桥架施工工艺及控制措施》，把影响电缆桥架工艺质量的客观因素提前进行消除。
5.在电缆桥架设计这一块，设计院提供的图纸设计比较简单，安装尺寸及材料不齐全，专业施工处应主动安排人员结合现场实际情况进行图纸会审，对图纸进行局部修改，从成本和工艺两方面优化施工方案。同时，充分考虑到桥架安装是否与机务专业的管道安装发生碰撞，建筑专业是否正确预留埋件等，以避免后期出现返工现象。
6.注重工艺质量提高的人为因素，专门组织施工人员进行前期工艺培训，以达到改正施工常见陋习，提高质量意识的。
