带停止的自动保持电路plc梯形图编程图解

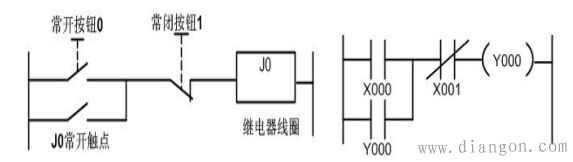

继电器原理图 等效 plc 梯形图
工作原理
开机 = 按下常开按钮 0 → 继电器线圈 J0 得电 → J0 常开主触点闭合 → 电机得电开机、同时 J0 常 开辅助触点自锁 → 电机继续运行
停机 = 按下常闭按钮 1 → 继电器线圈 J0 失电、同时 J0 辅助触点断开→ 电机失电停机

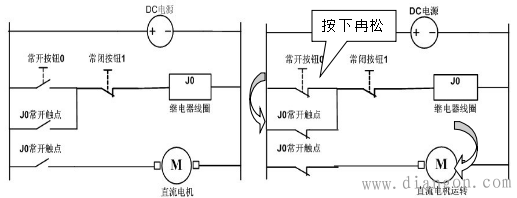

继电器线圈 J0 未通电 图 继电器线圈 J0 通电
从图中可以看出自保持电路可用于长动控制，典型的像电动机的控制，其他的需要按下按钮后就一直运 行的控制对象也可以用此电路进行控制。
