两台电动机顺启逆停电路图设计

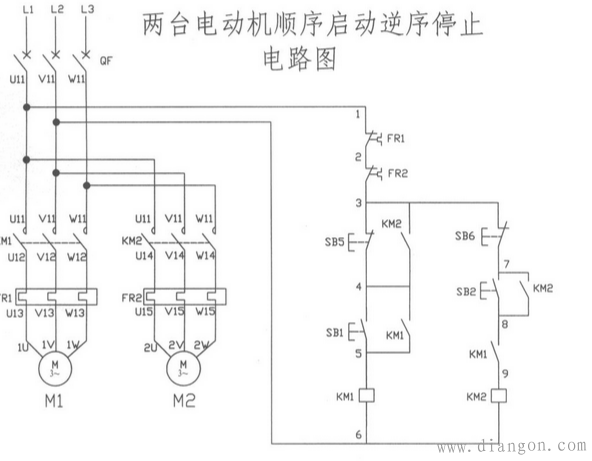

两台电动机顺启逆停电路图设计：

原理解析：
顺序启动、逆序停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种
控制方法，常用于主辅设备之间的控制，如图当辅助设备的接触器KM1启动之后，主要设备的接触器KM2才能启动，主设备KM2不停止，辅助设备KM1也不能停止。
工作过程：
1、 合上开关QF使线路的电源引入；
2、 按下按钮SB1，接触器KM1线圈得电吸合，主触点闭合辅助设备运行，并且KM1辅助常开触点闭合实现自保持；
3、 按下按钮SB2，接触器KM2线圈得电吸合，主触点闭合主电机开始运行，并且KM2的辅助常开触点闭合实现自保持；
4、 KM2的另一个辅助常开触点将SB5短接，使SB5失去控制作用，无法先停止辅助设备KM1；
5、 停止时只有先按下SB6按钮，使KM2线圈失电辅助触点复位（触点断开），SB5按钮才起作用；
6、 主电机的过流保护由FR2热继电器来完成；
7、 辅助设备的过流保护由FR1热继电器来完成，但FR1动作后控制电路全断电，主、辅设备全停止运行。
