交流接触器自锁原理

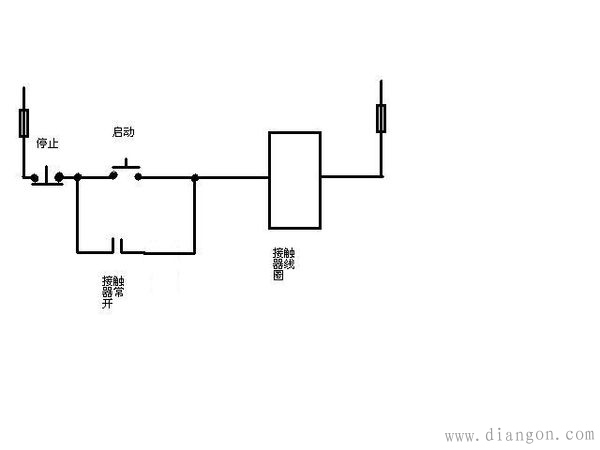

接触器是通过按下按钮接通线圈电流的，抬起按钮线圈就没电释放，如把一常开触点与按钮并联就有自锁了。按下按钮接出器吸合，常开接点闭合，代替按钮接通电路，抬起按钮保持吸合状态。交流接触器通过自身的常开辅助触头使线圈总是处于得电状态的现象叫做自锁。这个常开辅助触头就叫做自锁触头。在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
