plc计数器怎么用?plc计数器用法

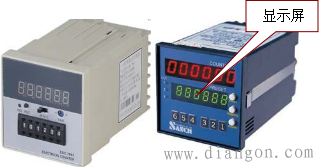

计数器实物图

计数器接线图
功能介绍
通过传动机构驱动计数元件，指示被测量累计（加法计数）或逆计（减法计数）值的器件，当数量达到 预设值输出接通或断开信号。
下面介绍一下加法计数应用。

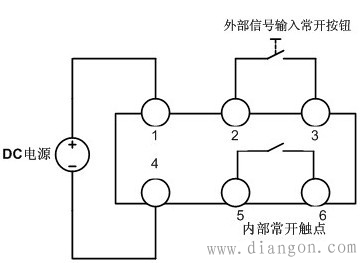

加法计数器应用电路图
1、4 脚为电源输入端，2、3 脚为信号输入端，5、6 脚为内部常开触点输出端。

等效 plc 梯形图
工作原理

加法计数器时序图
从时序图中可以看 出其工作原理：按下和松 开常开按钮一次，计数器 显示窗口加一显示，假设 计数器预设值为 3，当按 下和松开常开按钮数值 到达 3 次后，内部常开触 点闭合。
