单向控制电动机电磁起动电路

在工矿企业生产中，控制电路应用最多的是单向控制电动机电磁起动线路，它能单方向控制电动机起停，还具有自锁、短路保护和过载动作保护作用。具有自锁的正转控制线路如图所示。起动电动机时，合上电源开关QF，按下起动按钮SB1，接触器KM线圈得电，KM主触头闭合，使电动机M运转；松开SB1，由于接触器KM常开辅助触头闭合自锁，控制电路仍保持接通，电动机M继续运转。停止时，按下SB2，接触器KM线圈断电，KM主触头断开，电动机M停转。

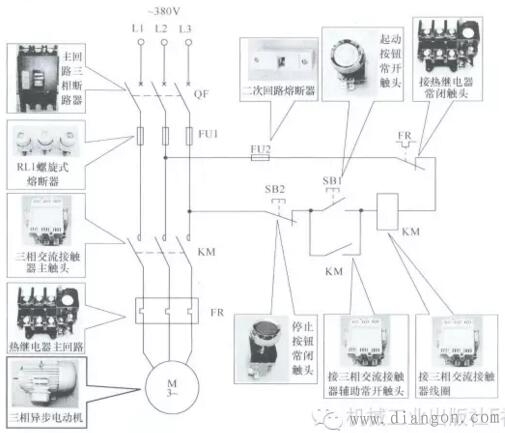

图 单向控制电动机电磁起动电路
具有自锁的正转控制线路的另一个重要特点是它具有欠电压与失电压(或零压)保护作用。当电动机过载时，主回路热继电器FR所通过的电流超过额定电流值，使FR内部发热，其内部双金属片弯曲，推动FR常闭触头断开，接触器KM的线圈断电释放，电动机便脱离电源停转，起到了过载保护作用。
