SFC1系统功能块应用实例

公司设备周保养，每周定时定点，操作人员采用计件工资，所以保养时一般还偷偷加工，不但危险，而且保养效果不好，通过系统功能块SFC1读取系统时间，通过plc做了一个小程序，每周定时保养1小时，OM提示并且NC禁止启动，强制保养，磨刀不误砍柴工。

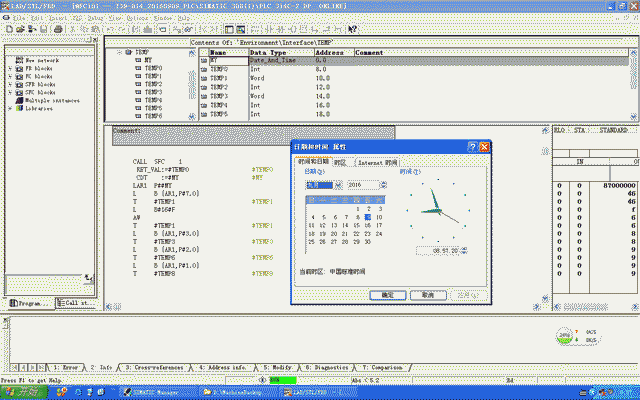

1、SFC1 中的输出参数“CDT”接收的时间和日期的格式为“DATE_AND_TIME”，以 BCD 码的格式存储在8个字节里。其中年、月、日、小时、分钟、秒、毫秒和星期分别对应0-7的字节。其中字节7的高四位对应的毫秒个位值，低四位对应星期。通过字与指令AW可将星期单独提出来。老外的礼拜天是一周的第一天，以此类推。本例中#TEMP8对应月份， #TEMP6对应日期， #TEMP3对应小时， #TEMP1对应星期。

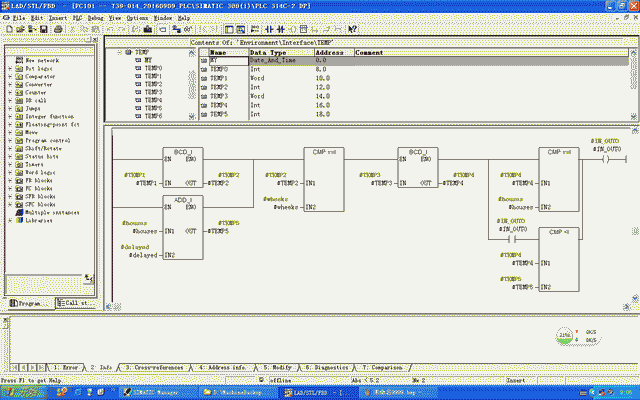

2、使用FC块编写判断程序。

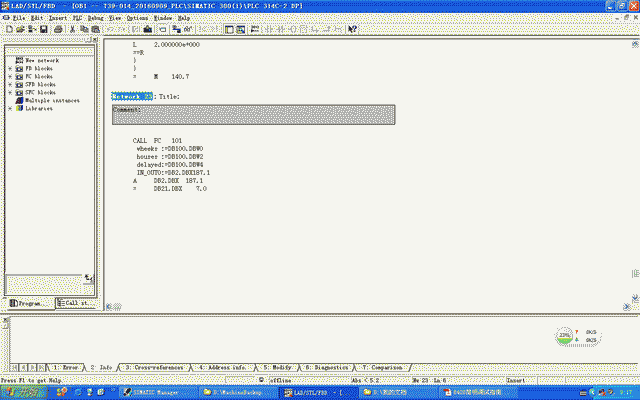

3、调用FC块和编制报警，本例中分别对应星期、小时、保养时间，OM提示并且NC禁止启动，保养时间到以后提示自动消除，提示不会影响正在加工的工件。

4、将数据块设置为断电保持
5、上传报警文本。
6、校对系统时间。
