谐波电压测量误差、谐波电流测量误差检定要

1、谐波电压测量误差检定点
　　选择被检电能质量分析仪的额定电压作为基波电压，基波电压频率一般情况下选择50Hz，特殊被检要求根据实际情况选择其他频率作为基波电压频率。
　　整数次谐波电压含有率、分数次谐波电压含有率及谐波次数参见下表1、2所示。对电能质量分析仪进行谐波检定时，分析仪的所有通道都必须进行检定，每次检定时注入一种谐波成分。

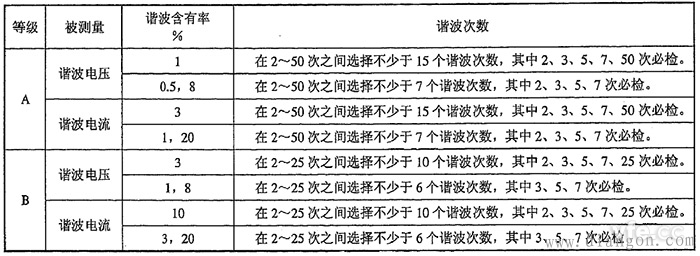

表1：整数次谐波电压、谐波电流检定点推荐表

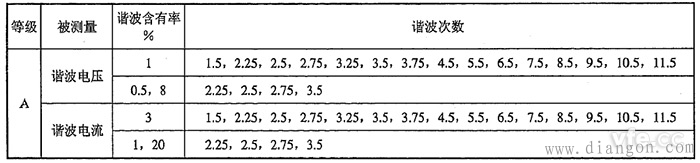

表2：间谐波电压、间谐波电流检定点推荐表
2、谐波电流检定点的选取
　　选择被检电能质量分析仪的额定电流作为基波电流值，基波电流频率与基波电压频率一致，并且整数次谐波电流含有率、间谐波电流含有率及谐波次数均参照表1、表2进行设定。与谐波电压检定类似，每次注入一种谐波成分，含有多个通道的分析仪设备必须对各个通道进行检定。
　　谐波电压测量误差、谐波电流测量误差限值

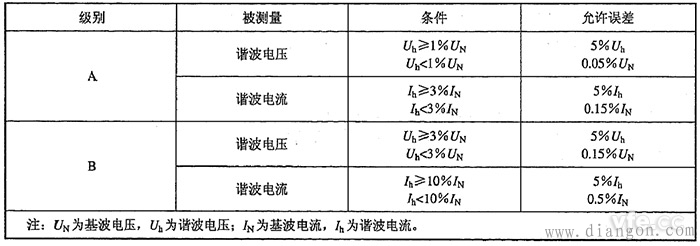

表3：谐波电压、谐波电流测量允许误差限值
