通过电流互感器与电源连接的单相低压电能表接线方法

电流较大配互感，二次额定为5安。
电表标定5安值，四个端子来接线。
K1、K2接1、2，3接火线4零线。
电表使用专用表，否则应改内部线。
说明：
单相电能表电流和电压的量程是有一定限度的，电流最高可达几十安培，电压最高在几百伏特。当被计量的用电线路电流或电压超过电能表的最高量限时，则要通过电流互感器（字母符号为TA，早期曾用过CT）和电压互感器（符号为TV，早期曾用过PT）扩大量程。对于低压供电线路，一般只用电流互感器，并且二次额定电流为5A。其一次额定电流应不小于被计量电路的额定电流。
口诀“电表标定5安值，四个端子来接线”是说，电能表的标定电流也应为5A，即与电流互感器的二次电流一致；也具有4个接线端子。
口诀“K1、K2接1、2，3接火线4零线”是说，电流互感器二次的K1（或S1，下同）端接电表的1号端子（端子序号的排列方法为由左到右），K2（或S2，下同）端接电表的2号端子；电能表的3号端子接电源的相线（即火线）（电流互感器的L1端），4号端子接电源的零线。这一点与不用电流互感器的直接接入法不同。也就引出了下一句口诀“电表使用专用表，否则应改内部线”，也就是说，需要适应这种接线方式的专用电能表，若使用普通不用电流互感器的直入式电能表（其标定电流应为5A），则需要将表打开，拆开3号端子和4号端子之间的连接，并将1号端子旁的“小连片”拆下，将和这个小端子连接的电压线街道3号端子上，如图所示。

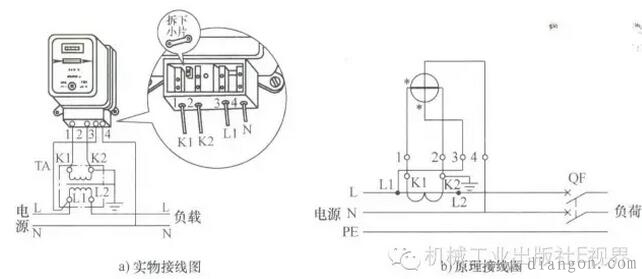

图 通过电流互感器与电源相接的专用单相电能表接线
接入电流互感器后，电能表显示的用电数值乘以电流互感器的比数即为被测量电路所用的电量实际值。例如一段时间后，额定电流为5A的电能表显示的用电量为10 kW•h，电流互感器的比数为100/5=20，则被测量电路所用的实际电量值为（20×10）kW•h=200 kW•h。
