电能质量电压测量误差检定及频率测量误差检定

电能质量分析仪可以对电压偏差、频率偏差等电能质量指标参数进行检测，那么如何对电能质量分析仪的电压测量误差、频率测量误差进行检测呢?下面本文对电能质量电压测量误差检定及频率测量误差检定进行介绍。
一、电压测量误差检定
1.标准源法
　　采用标准电压源输出，对于单通道被检仪器选取5~10个点；对于多通道被检仪器每个通道均应当检定，同样可参考单通道被检设备选取5~10个检定点。
　　标准要求检测被测仪器设备电压偏差不大于0.5%。

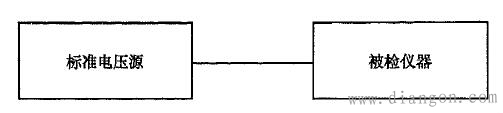

图示：标准源法电压误差检定示意图
　　设置标准电压输出标准电压Us，并记录被检仪器示值Ux，则被检仪器的相对误差按下式计算：

　　式中：
　　ru——被检仪器的电压相对误差，%；
　　Ux——被检仪器电压示值，V；
　　Us——电压标准值，V。
2.直接比较法
　　当标准电压源的准确度不能满足要求，而电压稳定度较高时，可作为一般稳压源使用，配上标准电压表，用直接比较法进行检定。对于单通道被检仪器选取5~10个点；对于多通道被检仪器每个通道均应当检定，同样可参考单通道被检设备选取5~10个检定点。
　　电能质量分析仪电压测量偏差不大于0.5%。

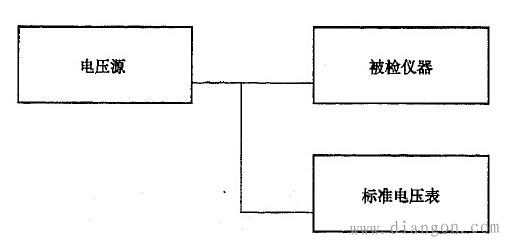

图示：直接比较法电压测量误差检定示意图
　　按照上图所示连接设备，设标准电压表显示值为Us，被检仪器显示值为Ux，按下式计算被检仪器的相对误差。

　　式中：
　　ru——被检仪器的电压相对误差，%；
　　Ux——被检仪器电压示值，V；
　　Us——标准电压显示值，V。
二、频率测量误差的检定
1.标准源法
　　采用标准的信号发生器，选定被检电能质量分析仪的额定电压，对于额定频率为50Hz的，在其频率测量范围内以50Hz为基准均匀的选取5~10个频率点；对于额定频率非50Hz的，可根据用户需求选取5~10个频率点。
　　标准规定频率测量误差不大于0.01Hz。

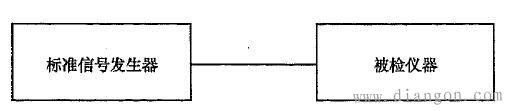

图示：标准源法频率测量误差检定示意图
　　按照上图所示完成设备接线，设置标准信号发生器输出标准频率fs，记录被检电能质量分析仪fX，则被检设备的绝对误差按照下式计算：

　　式中：
　　△f——被检仪器的频率测量误差，Hz；
　　fX——被检仪器频率示值，Hz；
　　fs——频率标准值，Hz。
2.直接比较法
　　采用直接比较法校准频率测量误差时，选用一台稳定的信号发生器，采用标准频率表显示作为标准值。选定被检电能质量分析仪的额定电压，对于额定频率为50Hz的，在其频率测量范围内以50Hz为基准均匀的选取5~10个频率点；对于额定频率非50Hz的，可根据用户需求选取5~10个频率点。
　　电能质量分析仪频率测量误差不大于0.01Hz。

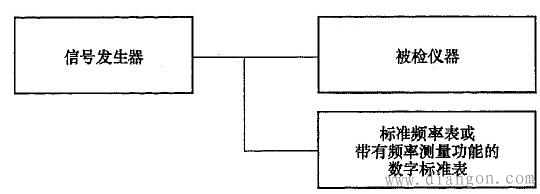

图示：直接比较法频率测量误差检定示意图
　　按照上图连接设备，设置标准频率表显示值fs，被检仪表显示值为fX，按照下式对被检仪表的绝对误差进行计算。

　　式中：
　　△f——被检仪器的频率测量误差，Hz；
　　fX——被检仪器频率示值，Hz；
　　fs——标准频率表示值，Hz。
