单控开关带插座怎么接线

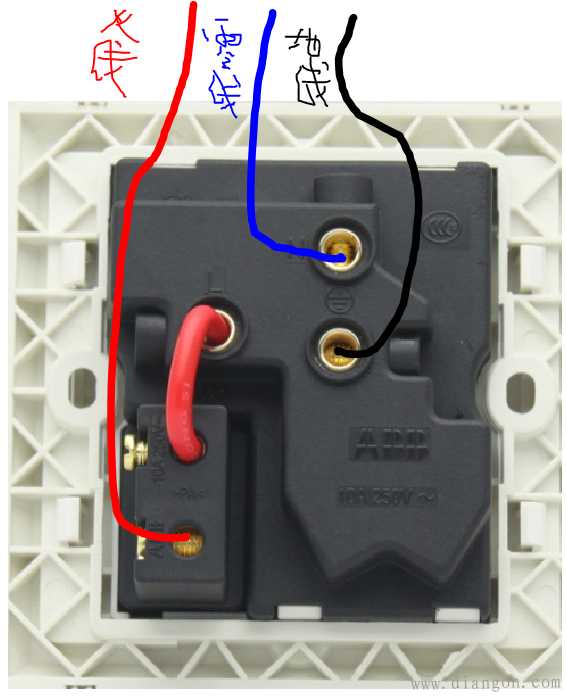

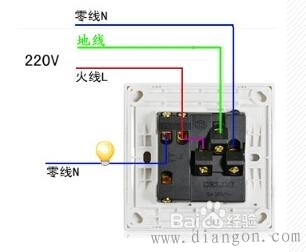

单开五孔接线：红线（火线）、蓝线（零线）分别接插座接线柱L和N，黄绿双色线接插座接线柱E（保护线），然后用一根短线短接插座L接线柱和开关接线柱L,另外一根从灯泡引下来的线接到开关接线柱L1上就好了。

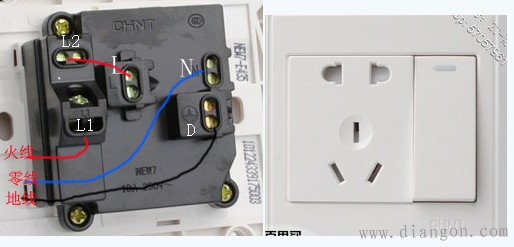

　　1 开关是单独的,有二个接线桩,L1是火线输入L2是火线输出,火线输出可以通过开关控制插座的电源或灯的亮暗；
　　2 五孔插座的结构内部二孔插座的L与三孔插座的L相连,二孔插座的N与三孔插座的N相连,D是三孔插座的接地保护线的接口；
　　3 开关控制该插座: 火线接开关上的L1,火线输出一端接L2(开关的输出端),另一端 接五孔插座的L,零 接五孔插座的N,接地保护线接五孔插座的D。
