顺序延迟启动3个电机plc梯形图编程实例

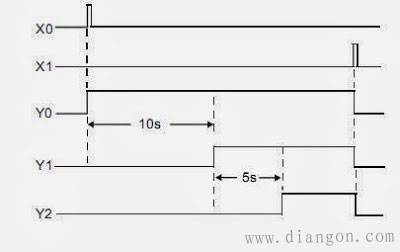

plc时序图

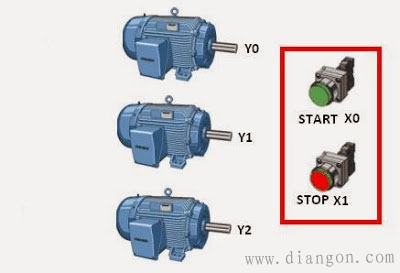

PLC输入时所需的数
X1 – 启动开关。
X2 – 停止开关。
PLC输出所需的数
Y0 – 油马达
Y1 – 主电机
Y2 – 辅助电机

PLC定时器所需的数
T0 – 10秒定时器，100毫秒时基。 （请参阅定时器K100预置值）
T1 – 5秒计时器，100毫秒时基。 （请参阅定时器K50预设值）

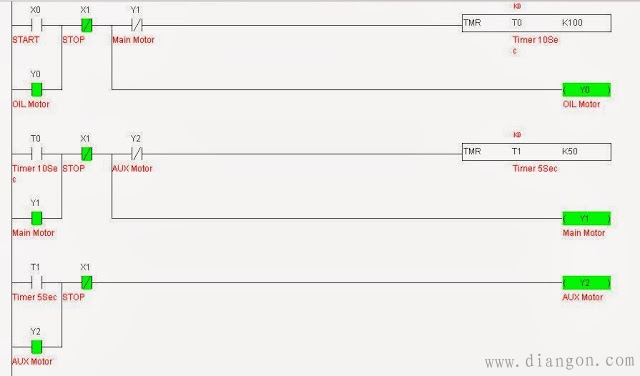

plc编程梯形图
PLC编程梯形图描述
当按下启动按钮，常开触点X0被激活，Y0启动并锁定，油泵电机启动润滑系统，同时，[TMR T0 K100]被执行，当T0达到10s 设定值，常开触点TO 打开。
当常开触点T0打开，Y1打开并锁定，主电机启动。T0定时器停止，同时，[TMR T1 K50] 执行，当T1达到设定值，常开触点T1打开。
当常开触点T1打开，Y2打开并锁定，启动辅助电机，T1停止。
当按下停止按钮，常闭触点X1激活，Y0 Y1 Y2 关闭。油泵电机，主电机，辅助电机停止工作。
