螺旋式熔断器的安装接线方法

安装螺旋式熔断器时，熔断器的下接线板的接线端应安装在L方井与电源线连接，连接金属螺纹壳体的接线端应装在下方，并与用电设备相连.有油漆标志端向外，两熔断器间的距离应留有手拧的空间，不宜过近。这样一来，更换熔体时，螺纹壳体上就不会带电，从而保证了人身安全。

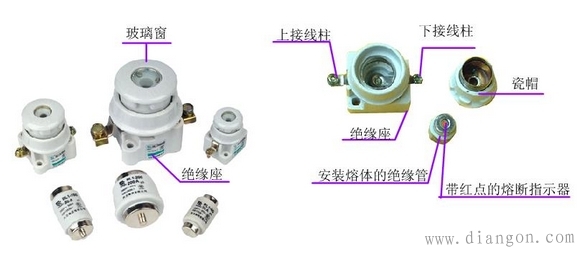

螺旋式熔断器主要由瓷帽、熔断管、瓷套、上接线端、下接线端及座子等部分组成。常用RL1系列螺旋式熔断器的结构及外形如下图所示。

RL1系列螺旋式熔断器的熔断内，除了装有熔丝外，在熔丝周围填满石英砂，作为熄灭电弧之用。熔断管的上端有一个小红点，熔丝熔断后红点自动脱落，显示熔丝已经熔断。使用时将熔断管有红点的一端插入瓷帽，瓷帽上有螺纹，将螺帽连同熔断管一起拧进瓷低座，熔丝便接通电路。

在安装时，用电设备的连接线接到连接金属螺纹壳的上接线端，电源线接到底座上的下接线端，这样在更换熔丝时，旋处螺帽后，螺纹壳上不会带电。
