三相五线制怎么表示

“三相五线制”是指低压380/220伏供电的一种制式。
三相五线制包括三相电的三个相线(A、B、C线)、中性线(N线);以及地线(PE线)。中性线(N线)就是零线。三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。
　　三相五线制标准导线颜色为:A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黑色。
　　三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。
　　一、TT接地方式：
　　第一个字母T表示电源中性点接地，第二个T是设备金属外壳接地，这种方法高压系统普遍采用，低压系统中有大容量用电器时不宜采用。
　　二、TN接地方式：
　　1、TN-S接地方式：
　　字母S代表N与PE分开，设备金属外壳与PE相连，设备中性点与N相连。
　　其优点是PE中没有电流，故设备金属外壳对地电位为零。主要用于数据处理，精密检测，高层建筑的供电系统。
　　2、TN-C接地方式：
　　字母C表示N与PE合并成为PEN，实际上是四线制供电方式。设备中性点和金属外壳都和N相连。由于N正常时流通三相不平衡电流和谐波电流，故设备金属外壳正常对地有一定电压，通常用于一般供电场所。
　　3、TN-C-S接地方式：
　　一部分N与PE分开，是四线半制供电方式。应用于环境较差的场所。当N和PE分开后不允许再合并。

　　根据《施工现场临时用电安全技术规范JGJ 46-2005》7.1.5.1规定，架空线用三相五线制，导线相序排列的顺序如下。
　　面向负载，从左侧起为L1、N、L2、L3、PE，（L123表示火线、N表示零线、PE表示接地线）；
　　动力线、照明线在两个横担上分别架设时，上层横担面向负截从左侧起为 L1、L2、L3 ；下层横担：单相三线时面向负截从左侧起为L1、（或L2、L3）、N、PE；
　　在两上横担上架设时，最下层横担面向负截，最右边的导线为保护零线PE。

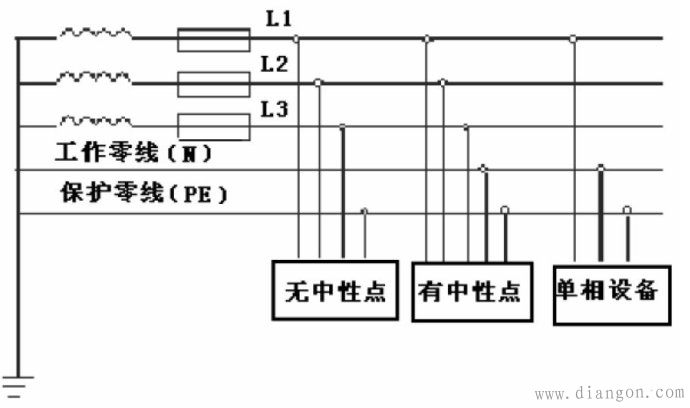

　　三相五线制：上个世纪80年代开始，我国的电力、电气行业逐渐与国际IEC接轨。因此在低压配电系统广泛采用TN-S系统。它要从变压器中性点引出两根线，其中一根就是N线（零线），而另一根叫接零保护线（接地线），用PE标示，它的作用是保护人员免受电击。这个系统由A、B、C、N、PE五根线构成，因此人们习惯叫做三相五线制，但准确地说，应叫做TN-S系统。要特别注意：N和PE两根线只在变压器中性点处有连接，在那之后直到负荷末端，两根线要绝缘良好，不准再有电气连接。
