电工成套装置中指示灯和按钮统一使用颜色标准

1、范围
　　本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。
2、目的
　　统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。
3、辅助的表征
　　单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。
　　有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号（包括附有解除音响的执行按钮）。
4、统一的规定
4.1 可用颜色
　　指示灯用红、黄、绿、蓝和白色；
　　按钮用红、黄、绿、蓝、黑、白和灰色。
4.2 选色原则
　　依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。
4.3 闪光信息的作用
4.3.1 进一步引起注意；
4.3.2 须立即采取行动；
4.3.3 反映出的信息不符合指令的要求；
4.3.4 表示变化过程（在过程中发闪光）。
　　亮与灭的时间比，一般是在1：1至4：1之间选取。较优先的信息，使用较高的闪烁频率。
5、指示灯的颜色
5.1 光亮信息的作用
5.1.1 指示：借以引起操作者的注意，或指示操作者应作的某种操作；
5.1.2 执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。
5.2 颜色的指令含义

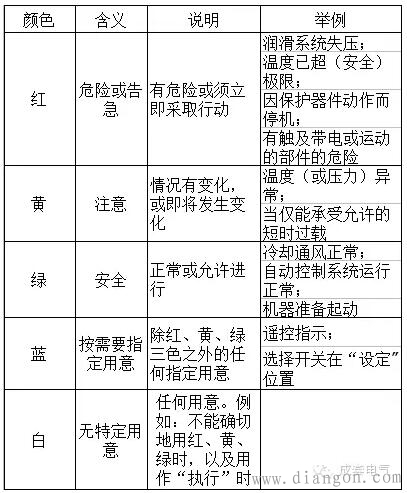

表1 指示灯的颜色及其含义

6、按钮的颜色
　　“停止”、“继电”或“事故”用红色钮；
　　“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；
一钮双用的“起动”与“停止”或“通电”与“继电”；
交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；
　　按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；
　　“复位”
　　单一功能的，用蓝、黑、白或灰色钮；
　　同时有“停止”或“断电”功能的，用红色钮。

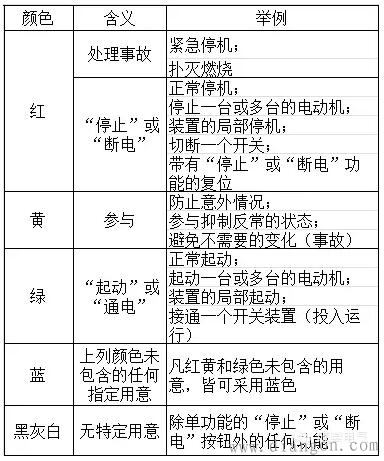

表2 按钮的颜色及其含义

7、灯光按钮
7.1 类型

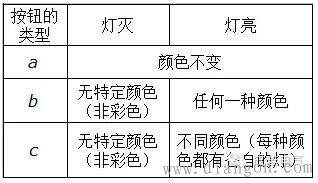

表3 灯光按钮的类型

7.2 第5条和第6条的规定，同样适用于灯光按钮。当选色有困难时，允许使用白色。
7.3 灯光按钮的信息作用
7.3.1 指示：通过钮上的灯亮，告知操作者需按压该灯亮的按钮，以完成某种操作。按压后，灯灭，以反映某个指令已被执行。
　　当需要引起操作者注意时（如警报），可采用闪光的灯光按钮，该钮被按压后，可变闪光为定光。在引起警报的原因未被排除前，固定光不灭。
7.3.2 执行：按压灭灯的按钮后，该钮上的灯亮，以反映某个指令已被执行（直至解除执行后，方准将灯熄灭）。
　　当按压后，钮上若发出闪光的灯亮，则反映某个指令或某类演变正在执行。完成执行后，须自动地使闪光变为定光。
7.4 灯光按钮不得用作事故按钮。
附录

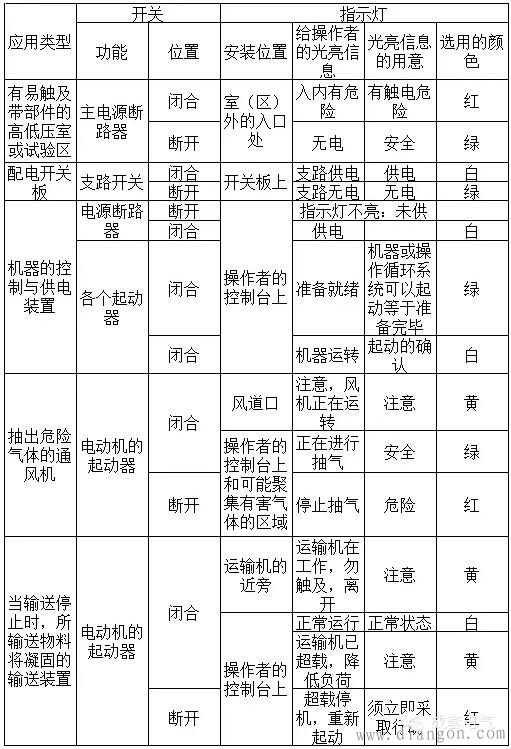

表4 指示灯的选色示例
