110kV配网接线方式

　　就以国网的供电区域划分为例。

　　1）A 、A类供电区域

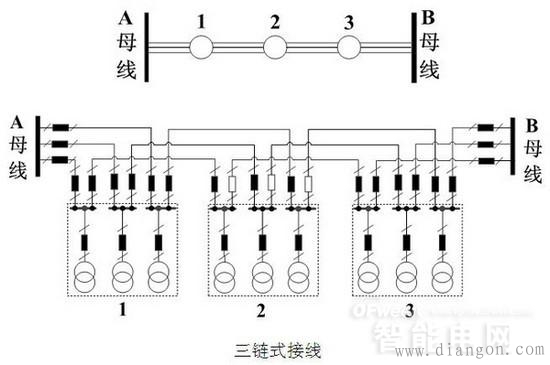

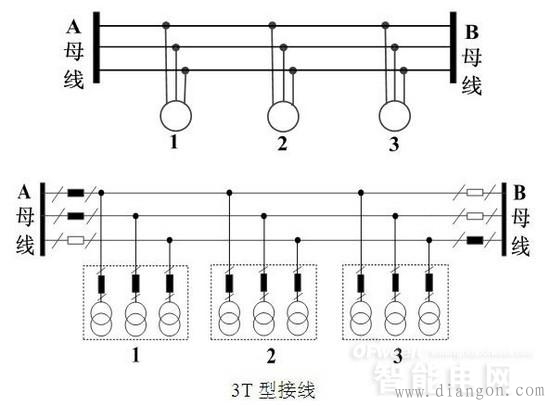

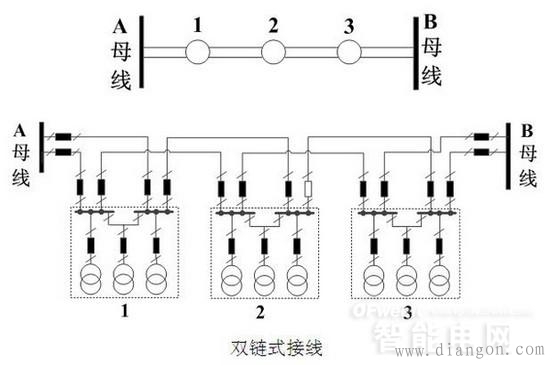

　　由于供电要求较高，一般主要有3T型接线、双链式接线、三链式接线三种接线方式。

　　综合比较分析

　　对于A、A 类供电区域，对供电可靠性和安全性要求很高，接线方式应以保证高标准的安全可靠供电。对比双链式接线和3T型接线，3T型接线虽然经济性更优，运行也更加灵活，但是在供电可靠性和安全性劣于双链式接线，无法达到足够高的供电安全可靠性要求，所以双链式接线为技术经济性综合最优接线方式，对于部分A 类供电区域，双链式接线亦无法满足供电需求时，可进一步发展为三链式接线。

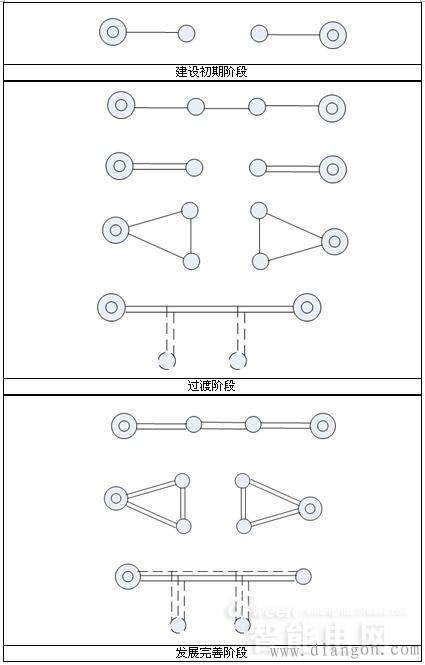

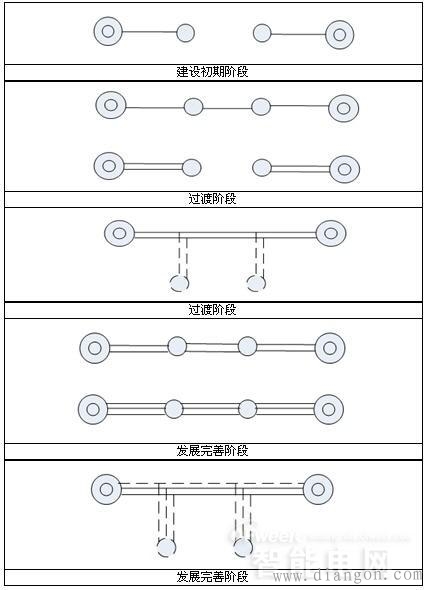

　　过渡方案分析

　　2）B类供电区域

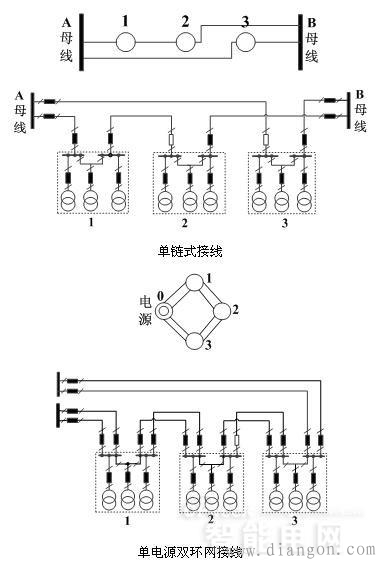

　　可靠性要求也比较高，一般主要有3T型接线、单链式接线和双环网、双辐射接线这四种接线方式。

　　综合比较分析

　　对于B类供电区域，对供电可靠性和安全性要求较高，接线方式应具有足够的可靠安全供电能力。在3T型、单链式、双环网、双辐射四种典型接线方式中，双环网接线方式的供电安全可靠性能够满足要求，优于双辐射接线和单链式接线，且经济成本不高，优于3T型接线。所以双环网接线为技术经济性综合最优接线方式。

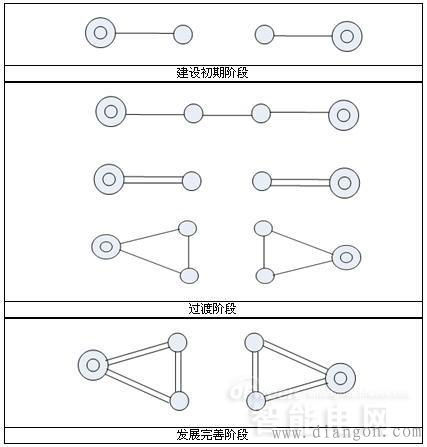

　　过渡方案分析

　　3）C类供电区域

　　一般是双环网接线、单环网接线和双辐射接线这三种接线方式。

　　综合比较分析

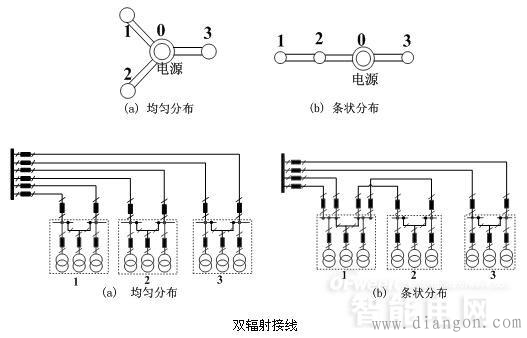

　　对于C类供电区域，需要兼顾供电安全可靠性和经济性，应选择满足一定的供电可靠安全性前提下经济性最优的接线方式。在单环网、双辐射和双环网这三种典型接线方式中，双环网接线虽然供电安全性和可靠性很高，但是投资经济性太大，一般情况下不推荐采用。在单环网和双辐射这两种典型接线方式的可靠性和安全性差别并不大，均能够满足基本的供电安全可靠要求。最优接线方式的选取主要由投资建设的经济性决定，所以在均匀分布下，适合采用单环网式接线；而在条状分布下，适合采用双辐射接线。

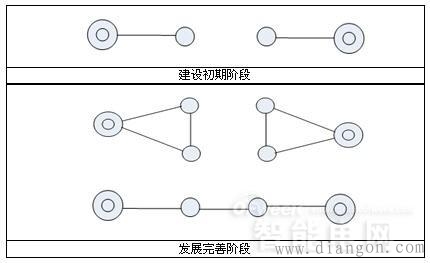

　　过渡方案分析

　　4）D类供电区域

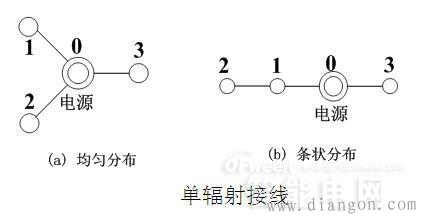

　　一般是单环网接线和单辐射这两种接线方式。

　　综合比较分析

　　对于D类供电区域，接线方式的选取应该以经济性为主，可降低对供电可靠性和安全性的要求。单辐射供电可靠性差，且不具备负荷的安全转供能力，相对而言，单环网接线的经济成本虽然略高于单辐射接线，但是会带来显著的供电效益，故单环网接线为技术经济性综合最优接线方式。

　　过渡方案分析
