铜芯导线连接的方式
时间：2023-03-08作者：佚名
|
导线的连接方式根据其芯数或股数及材料性质来选用。铜芯导线连接常用方法有以下几种：
1．直线（对接）连接：这是导线最常用的连接方法，一般适用于单股铜芯线、多股铜芯软线、多股铜芯软线与单芯导线的连接等，它们的接头形式如图1所示。
 图1 直接（对接）接头

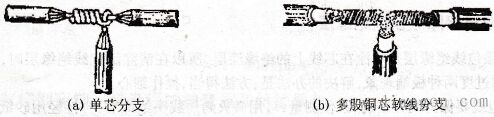

2．T字分支连接：这种方式常用于干线上引出支线，一般适用于单股铜芯导线分支、多股铜芯软线分支等连接，它们的接头形式见图2。 其基本连接方法有绞接法和绑扎法，对于截面较小的单股铜线（如6mm²以下）一般采用绞接法连接。截面较大时（超过6mm²），因绞捻困难，常用绑接法连接。

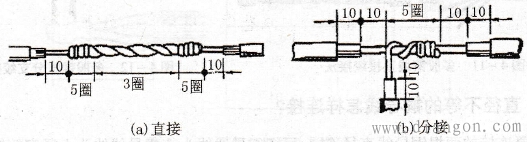

 3．绞接法：单股导线的绞接法如图3所示。
直接接头如图3(a)所示。绞接时，先将导线互绞3圈，然后将导线分别在另一线上紧密地缠绕5圈，余线割弃，使端部紧贴导线。图3(b)为分支连接，绞接时，先用手将支线在干线上粗绞1~2圈，再用钳子紧密缠绕5圈，余线割弃。
 图3 单股铜线的绞接方法 |
