不同功率电动机电容C和电阻R的选择
时间：2023-03-08作者：佚名
|
1.电容C容量的计算。
C△≥4. 85KcI0（电容器为△形接法）
CY≥8.4KcI0（电容器为Y形接法）
式中：C△、CY-△、Y形接法电容器的容量（μF）；
Kc-强迫系数，取4~6；
I0-电动机空载电流(A)，一般小容量电动机的I0
为额定电流的35%～50%。
2.放电电阻R阻值的确定。
放电电阻R可有较大的调整范围，一般可取：
 式中：f-电源频率(50Hz)。

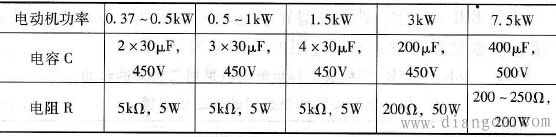

不同功率的电动机，电容C和电阻R的选择参见表。
表 不同功率电动机电容C和电阻R的选择
 由于该电动机低速绕组为△形接法，所以电容器组也接成△形。电容器组必须接在低速绕组上。 |
