晶振的等效电气特性

　　(1) 概念
　　[1] 晶片，石英晶体或晶体、晶振、石英晶体谐振器
　　从一块石英晶体上按一定方位角切下薄片。
　　[2] 晶体振荡器
　　在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。
　　(2) 晶振等效电路
　　

　　图1. 晶振的等效电路

　　图1 展示了晶振等效的电路。R是ESR串联等效阻抗，L和C分别是晶振等效电感和等效电容。Cp是晶振的伴身电容，其极性取决于晶振的极性。

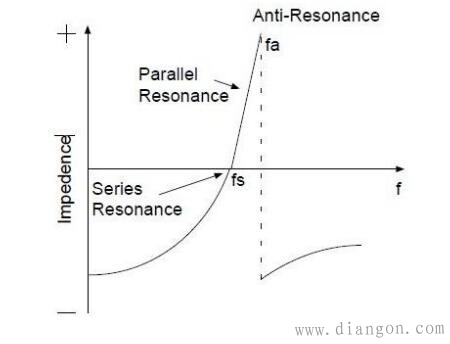

　　图2 是晶振的电抗频谱线。
　

　　图2. 晶振的电抗频谱线

　　根据图 2，当晶振工作在串联谐振状态下时，电路就似一个纯电阻电路，感抗等于容抗(XL=XC)。串联谐振的频率为：
　

　　当晶振工作在并联谐振模式时，晶振表现为感性。该模式的工作频率由晶振的负载决定。对于并联谐振状态的晶振，晶振制造商应该指定负载电容CL。　　在并联谐振模式下，电抗线中fs到fa的斜线区域内，通过调整晶振的负载，如图2，晶振都可以振荡起来。
