基本共射极放大电路的工作原理

(1) 共射组态基本放大电路的组成

共射组态基本放大电路如图1所示。

图1 共射组态交流基本放大电路

基本组成如下：

三 极 管T——起放大作用。

负载电阻R_C，R_L——将变化的集电极电流转换为电压输出。

偏置电路V_CC，R_b——使三极管工作在线性区。

耦合电容C₁，C₂——输入电容C1保证信号加到发射结，不影响发射结偏置。输出电容C2保证信号输送到负载，不影响集电结偏置。

(2) 静态和动态

静态—时，放大电路的工作状态，也称直流工作状态。

动态—时，放大电路的工作状态，也称交流工作状态。

放大电路建立正确的静态，是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态，正确地区分直流通路和交流通路。

(3) 直流通路和交流通路

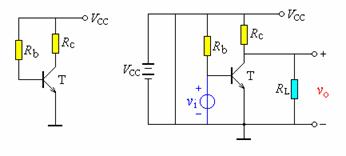

放大电路的直流通路和交流通路如图2中（a），（b）所示。

直流通路，即能通过直流的通路。从C、B、E向外看，有直流负载电阻、 R_c 、R_b。

交流通路，即能通过交流的电路通路。如从C、B、E向外看，有等效的交流负载电阻、 Rc//RL、 Rb。

直流电源和耦合电容对交流相当于短路。因为按迭加原理，交流电流流过直流电源时，没有压降。设C1、 C2 足够大，对信号而言，其上的交流压降近似为零，在交流通路中，可将耦合电容短路。

(a)直流通路 (b)交流通路

图2 基本放大电路的直流通路和交流通路

(4) 放大原理

（5）静态工作状态的计算分析法

根据直流通路可对放大电路的静态进行计算

I_C=b I_B

V_CE=V_CC－I_CR_c

I_B、I_C和V_CE这些量代表的工作状态称为静态工作点，用Q表示。

（6）共射放大电路的工作原理及波形分析

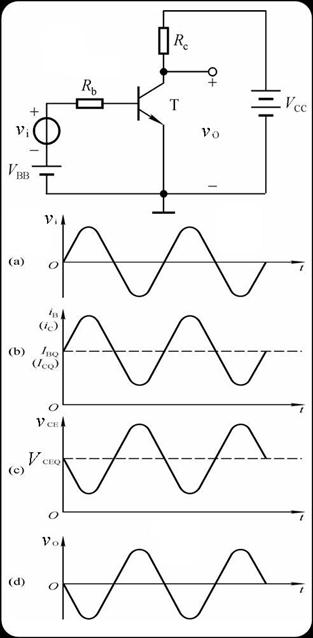

当基本共射放大电路的有输入信号时，基极电流、集电极电流、管压降均在原来静态直流分量上叠加了一个交流分量，工作波形如图所示：

对于基本共射放大电路，只有设置合适的静态工作点，使交流信号加载在直流信号之上，以保证三极管在输入信号整个周期内始终工作在放大状态，输出信号才不会失真。

（6）实现放大的条件

1. 晶体管必须偏置在放大区。发射结正偏，集电结反偏。

2. 正确设置静态工作点，使整个波形处于放大区。

3. 输入回路将变化的电压转化成变化的基极电流。

4. 输出回路将变化的集电极电流转化成变化的集电极电压，经电容滤波只输出交流信号。

5.对实用放大电路的要求：共地、直流电源种类尽可能少。
