如何看配电箱图纸

熟悉配电箱所用到的各种常见电气元件及它们的工作原理、触头分布、触头动作情况，如：空气开关、交流接触器、热继电器，等等。2.一般配电箱里的接线都有标号，按照线头的标号可以找到该线所连接的电气元件，根据走线可以画出线路图。3.根据线路图以及各电气元件触头的分合情况就可以得出该电路图的工作原理。4.一般现在很多的配电柜都装有变频器以及plc等现代智能化控制设备，建议去了解一下它们。

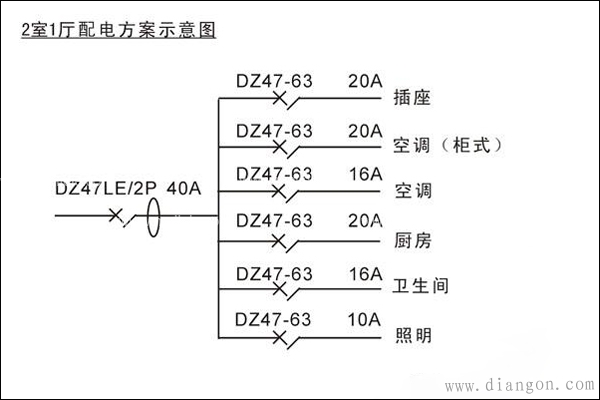

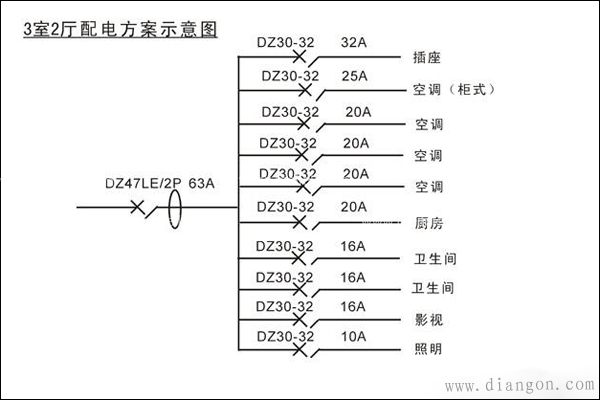

如今正是家装旺季，家庭配电箱线路图成为不可不知的资料。家庭配电箱线路图能够帮助业主理清线路状况，也许有人说看不懂，其实，家庭配电箱线路图并不难理解，下面一起来看看吧。一般来讲，根据家庭户型的不同，家庭配电箱线路图也略有差异。下面我们分别针对两室一厅和三室两厅的户型为您呈上不同的家庭配电箱线路图。

开关选用2P断路器配漏电装置(空气开关带漏保)，具有漏电、短路保护功能。选用DZ47-63断路器于每回路开关。它是用于线路和电器设备的过载及短路的保护。它是目前民用住宅领域中最经济型的照明箱。

配电箱安装方法
1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。
2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。
3、空气开关的安装座架应光洁无阻并有足够的空间。
