放大电路直流通路和交流通路

通常，放大电路中交流信号的作用和直流电源的作用共存，这使得电路的分析复杂化。为简化分析，引入直流通路和交流通路。

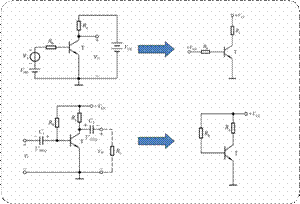

1．直流通路
在直流电源的作用下直流电流（静态电流）流过的通路，用于研究电路的静态工作点。
求一个电路的直流通路，有以下三点：
① 电容视为开路；
② 电感视为短路；
③ 信号源视为短路，保留内阻。

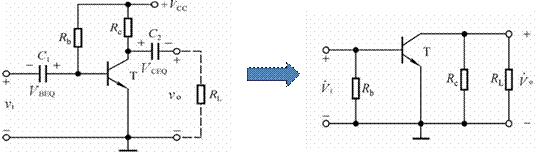

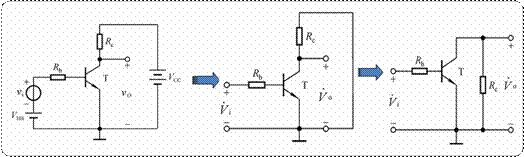

2．交流通路：
输入信号作用下交流信号流经的通路，用于研究电路的动态参数。
求一个电路的交流通路，有以下两点：
① 容量大的电容（耦合电容）视为短路；
② 无内阻的直流电源视为短路。

注意：
直接耦合放大电路的静态工作点与信号源内阻和负载电阻有关，而阻容耦合与信号源内阻和负载无关。
在分析放大电路时，应遵循“先静态，后动态”的原则，求解静态工作点利用直流通路，求解动态参数时应利用交流参数，两种通路不可混淆，但二者也是不可分割的。
