电流互感器变比指什么？如何选用？

一． 按一次侧计算电流占电流互感器一次侧额定电流的比例
根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);

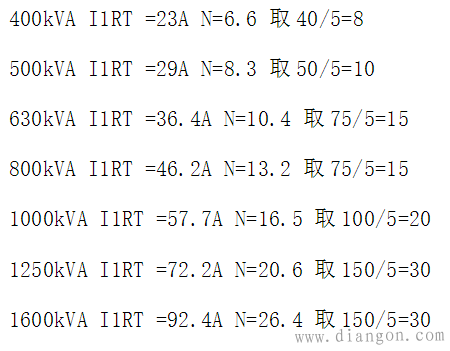

I1RT ----变压器一次侧额定电流, A； N----电流互感器的变比； 显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kVA变压器按此原则选择时,电流互感器的最大变比：

从上表可以看出, 对于630kVA变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。这可能是一些设计人员把630kVA变压器的供电出线断路器处电流互感器变比取50/5的一个原因,另外在许多时候，设计时供电部门往往不能提供引至用户处的电源短路容量或系统阻抗，从而使其他几个条件的校验较难进行,这可能是变比选择不当得另一个原因。从下面的分析中，我们将发现按此原则选择时，变比明显偏小,不能采用。
二．按继电保护的要求
为简化计算及方便讨论，假设：
（1） 断路器出线处的短路容量，在最大及最小运行方式下保持不变；
（2）电流互感器为两相不完全星型接线；
（3）过负荷及速断保护采用GL-11型过电流继电器；
（4）操作电源为直流220V，断路器分闸形式为分励脱扣。
1. 过负荷保护
过负荷保护应满足以下要求: IDZJ=Kk*Kjx*Kgh*I1RT/(Kh*N) IDZJ----过负荷保护装置的动作电流;. Kk ----可*系数,取1.3； Kjx ----接线系数,取1； Kgh ----过负荷系数；
Kh----继电器返回系数,取0.85；
a. 对于民用建筑用配电所,一般可不考虑电动机自启动引起的过电流倍数,为可*起见，此时Kgh取2,为满足继电器整定范围要求，电流互感器变比最小应为：N=Kk*Kjx*Kgh*I1RT/(Kh* IDZJ)（GL-11/10型继电器整定范围4~10A）。
