变频器的应用类别
时间：2023-03-08作者：佚名
|
1．通用变频器。通常指没有特殊功能、要求也并不很高的变频器。由于分类的界线不很分明，因此极大多数变频器都可归到这一类中。
2．风机、水泵用变频器其主要特点有：
(1)过载能力较低。这是因为风机和水泵在运行过程中很少发生过载的原因。
(2)具有闭环控制和PID调节功能。水泵在具体运行时常常需要进行闭环控制，如在供水系统中，要求进行恒压供水控制；在中央空调系统中，要求恒温控制、恒温差控制等，故此类变频器大多设置了PID调节功能。
(3)具有“1控X”的切换功能。为了减少设备投资，常常采用由1台变频器控制若干台水泵的控制方式，为此，许多变频器专门设置了切换功能。
3．高性能变频器。通常指具有矢量控制功能、且能进行四象限运行的变频器，主要用于对机械特性和动态响应要求较高的场合。
4．具有电源再生功能的变频器。当变频器中直流母线上的泵升电压过高时，能将直流电逆变成三相交流电反馈给电源，主要用于电动机长时间处于再生状态的场合，如起重机械的吊钩电动机等。
5．其他专用变频器。如电梯专用变频器、纺织专用变频器、张力控制专用变频器和中频变频器等。 (1)交-交变频器把频率固定的交流电源直接变换成频率连续可调的交流电源。其主要优点是没有中间环节，故变换效率高，但其连续可调的频率范围窄，一般为额定频率的1/2以下（0~
(2)交-直-交变频器。先把频率固定的交流电整流成直流电，再把直流电逆变成频率连续可调的三相交流电。由于把直流电逆变成交流电的环节较易控制，因此在频率的调节范围及改善变频后电动机的特性等方面，都具有明显的优势。目前迅速普及应用的主要是这一种。本文也只介绍这一种变频器。
2．按电压的调制方式分
(1) PAM（脉幅调制）。变频器输出电压的大小通过改变直流电压的大小来进行调制。在中小容量变频器中，这种方式几近绝迹。
(2) PWM（脉宽调制）。变频器输出电压的大小通过改变输出脉冲的占空比来进行调制。目前普遍应用的是占空比按正弦规律安排的正弦波脉宽调制( SPWM)方式，这也是本书要介绍的方式。
3．按直流环节的储能方式分

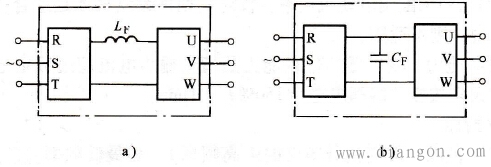

(1)电流型直流环节的储能元件是电感线圈LF，如图a所示。
 图 电流型与电压型的储能方式
a)电流型b）电压型
(2)电压型。直流环节的储能元件是电容器CF，如图b所示。
本文将只介绍电压型变频器。 |
