压敏电阻符号和作用

压敏电阻符号：

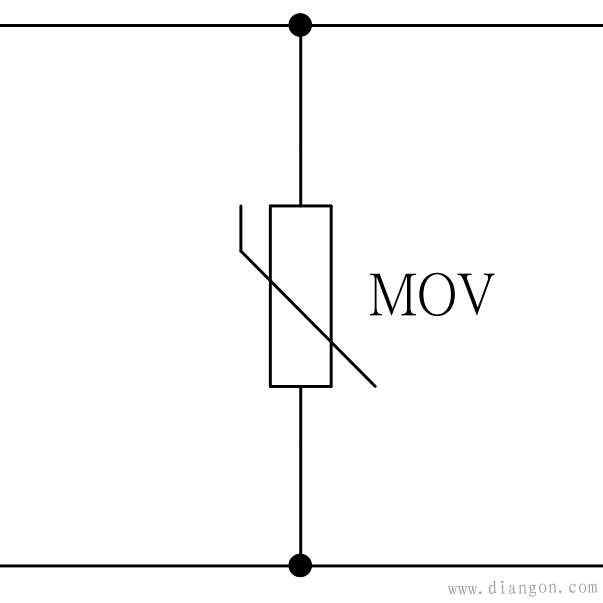

压敏电阻是利用半导体材料的非线性伏安特性而制成的一种电压敏感元件，简称MOV，是一种对电压敏感的非线性过电压保护半导体元件，它在电路中用文字符号“MOV”表示，压敏电阻符号见下图：

压敏电阻的作用
它相当于一个可变电阻，它是并联于电路中的。当电路在正常使用时，压敏电阻的阻抗很高，漏电流很小，可视为开路，对电路几乎没有影响。但当一很高的突波电压到来时，压敏电阻的电阻值瞬间下降（它的电阻值可以从MΩ（兆欧）级变到mΩ（毫欧）级），使它可以流过很大的电流，同时将过电压箝位在一定数值。由于压敏电阻的突波承受能力取决于它的物理尺寸，因而有可能获得不同的浪涌电流值。
压敏电阻器的最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，它的阻值变小，这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
