电动机接线方式
时间：2023-03-08作者：佚名
|
三相电机有二种接线运行方式。
第一种为星形（Y）接法，电机内部三相定子绕组的首或尾端连接，另一端三相分别通入U.V.W三相交流电运行，适用于三千瓦及以下的三相异步感应式电动机。 第二种为三角形（△）接法，即将三相定子绕组的首尾对应连接，第一相绕组的首端与第三相绕组的尾端连接可视为U相，第二绕组首端与第一绕组的尾端相连接可为V相，第三绕组首端与第二绕组的尾端相连接可为W相，分别通入U.V.W三相交流电源运行，适用于4kw及以上的三相异步感应式电动机。但对电动机的接线方法应按实际铭牌接线为准。 三相异步电动机的三相绕组共有六个接线头引出来，接在接线盒的六个接线上，并标着符号D1、D2、D3、D4、D5、D6，其中D1和D4、D2和D5、D3和D6各为一相，称为A、B、C三相绕组，如图1所示。
三相异步电动机的接线方法有两种，一种是三角形接线，用符号“△”表示；另一种是星形接线，用符号“Y”表示。所谓三角形接线是把接线盒的六个接线柱中，上下两柱用金属片连接起来后，再分别接电源，如图2 (a)所示。所谓星形接线是把上面三个接线柱用金属片连接起来，下面三个接线柱再分别接电源，如图2 (b)所示。
 图1 接线盒中六个线头排列示意图

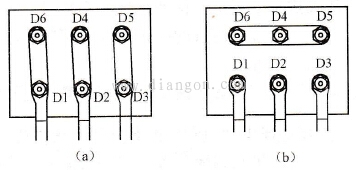

 图2 电动机绕组三角形或星形接线
电动机三相绕组究竟按何种方式连接，要看铭牌标明的电压和接线方式，如果铭牌上标着电压220/3 80V，接法△／Y，表明该台电动机有两种接线方式，适应两种不同的电压。如果电源电压是220V，就应接成三角形。如误接成星形，就会使接到每相绕组上的电压由220V下降到220/√3=127V，电动机就会因电压太低起动不起来，如仍承受额定负载，就容易造成过载烧毁。如果电源电压是380V，就应接成星形，如误接成三角形，每相绕组就会承受380V的电压而造成定子电流增大烧毁绕组。所以正确的接线方式，应能使电动机在正常工作时，所承受的电源电压必须等于或接近于电动机的额定电压。 |
