印制电路板图与修理密切相关，对修理的重要性仅次于整机电原理图，所以印制电路板图主要为修理服务。
1.印制电路板图的表示方式 印制电路板图有下列两种表示方式。
(1)直标方式
图1所示是直标方式印制电路板图示意图。
图1 直标方式印制电路板图示意图
这种方式中没有一张专门的印制电路板图纸，而是采取在电路板上直接标注元器件编号的方式。如在电路板某电阻附近标有R7，这个R7是该电阻在电原理图中的编号，用同样的方法将各种元器件的电路编号直接标注在电路板上，如图中的C7等。
(2)图纸表示方式
图2所示是图纸表示方式印制电路板图示意图。
图2 图纸表示方式印制电路板图示意图
用一张图纸(称之为印制电路板图)画出各元器件的分布和它们之间的连接情况，这是传统的表示方式，在过去大量使用。
(3)两种表示方式比较
这两种印制电路板图各有优、缺点。对于图纸表示方式来说，由于印制电路板图可以拿在手中，在印制电路板图中找出某个所要找的元器件相当方便，但是在图上找到元器件后，还要用印制电路板图到电路板上对照后才能找到元器件实物，有两次寻找、对照过程，比较麻烦。另外，图纸容易丢失。
对于直标方式来说，在电路板上找到了某元器件编号，便找到了该元器件，所以只有一次寻找过程。另外，这份“图纸”永远不会丢失。不过，当电路板较大、有数块电路板或电路板在机壳底部时，寻找就比较困难。
2.印制电路板图的作用
印制电路板图是专门为元器件装配和机器修理服务的图，它与各种电路图有着本质上的不同。印制电路板图的主要作用如下。
(1)通过印制电路板图可以方便地在实际电路板上找到电原理图中某个元器件的具体位置，没有印制电路板图时的查找就不方便。
(2)印制电路板图起到电原理图和实际电路板之间的沟通作用，是方便修理不可缺少的图纸资料之一，没有印制电路板图将影响修理速度，甚至妨碍正常检修思路的顺利展开。
(3)印制电路板图表示了电原理图中各元器件在电路板上的分布状况和具体的位置，给出了各元器件引脚之间连线(铜箔线路)的走向。
(4)印制电路板图是一种十分重要的修理资料，电路板上的情况被一比一地画在印制电路板图上。
3.印制电路板图的特点
印制电路板图具体有下列一些特点。
(1)从印制电路板设计的效果出发，电路板上的元器件排列、分布不像电原理图那么有规律，这给印制电路板图的识图带来了诸多不便。
(2)印制电路板图表示元器件时用电路符号，表示各元器件之间连接关系时不用线条而用铜箔线路，有些铜箔线路之间还用跨导线连接，此时又用线条连接，所以印制电路板图看起来很“乱”，这些都影响识图。
(3)印制电路板图上画有各种引线，而且这些引线的绘画形式没有固定的规律，这给看图造成不便。
(4)铜箔线路排布、走向比较“乱”，而且经常遇到几条铜箔线路并行排列的情况，给观察铜箔线路的走向造成不便。
4.印制电路板图的看图方法和技巧
由于印制电路板图比较“乱”，因此采用下列一些方法和技巧可以提高看图速度。
(1)根据一些元器件的外形特征，可以比较方便地找到这些元器件。例如，集成电路、功率放大管、开关件、变压器等。
(2)对于集成电路而言，根据集成电路上的型号，可以找到某个具体的集成电路。尽管元器件的分布、排列没有什么规律可言，但是同一个单元电路中的元器件相对而言是集中在一起的。
(3)一些单元电路比较有特征，根据这些特征可以方便地找到它们。如整流电路中的二极管比较多，功率放大管上有散热片，滤波电容的容量最大、体积最大等。
(4)找地线时，电路板上的大面积铜箔线路是地线，一块电路板上的地线处处相连。另外，有些元器件的金属外壳接地。找地线时，上述任何一处都可以作为地线使用。在有些机器的各块电路板之间，它们的地线也是相连接的，但是当每块之间的接插件没有接通时，各块电路板之间的地线是不通的，这一点在检修时要注意。
(5)在将印制电路板图与实际电路板对照过程中，在印制电路板图和电路板上分别画一致的看图方向，以便拿起印制电路板图就能与电路板有同一个看图方向，省去每次都要对照看图的方向，这样可以大大方便看图。

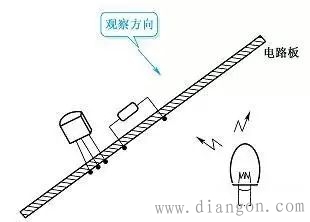

(6)在观察电路板上元器件与铜箔线路的连接情况、观察铜箔线路走向时，可以用灯照着。如图3所示，将灯放置在有铜箔线路的一面，在装有元器件的一面可以清晰、方便地观察到铜箔线路与各元器件的连接情况，这样可以省去电路板的翻转。因为不断翻转电路板不但麻烦，而且容易折断电路板上的引线。
图3 观察电路板示意图
找某个电阻器或电容器时，不要直接去找它们，因为电路中的电阻器、电容器很多，寻找不方便，可以间接地找到它们，方法是先找到与它们相连的三极管或集成电路，再找到它们。或者根据电阻器、电容器所在单元电路的特征，先找到该单元电路，再寻找电阻器和电容器。
如图4所示，要寻找电路中的电阻R1，先找到集成电路A1，因为电路中的集成电路较少，找到集成电路A1比较方便。然后利用集成电路的引脚分布规律找到②脚，即可找到电阻R1。
图4 寻找元器件示意图
