功率表读数方法
时间：2023-03-08作者：佚名
|
便携式功率表一般都有几个电流量程和电压量程，但标度尺只有一条，因此功率表的标度尺上只标有分格数，而不标瓦特数。当选用不同量程时，功率表标度尺的每一分格所表示的功率值不同。通常把每一分格所代表的瓦特数称为功率表的分格常数。一般的功率表内部都附有表格，标明在不同电流、电压量程时的分格常数，以供查用。
功率表的分格常数C也可按下式计算：
 式中，Um为功率表的电压量程；Im为功率表的电流量程；αm为功率表标度尺满刻度的格数。
求得功率表的分格常数C后，便可求出被测功率
P=C·α
式中，α为指针偏转的格数。

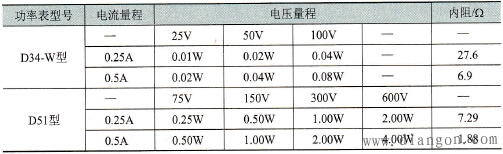

D34-W型、D51型功率表量程、内阻、每格所代表的功率值见表。
表 功率表量程、内阻、每格所代表的功率值  |
