压力继电器结构原理

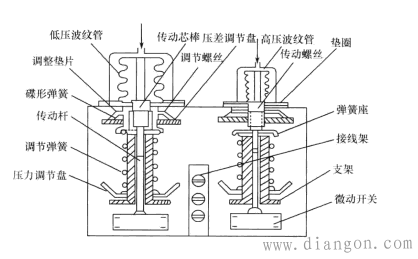

KD型压力继电器是在结构上进行简化后的压力继电器。它的传动机构直接采用弹簧传动，省去了如FP型压力继电器的杠杆机构，所以结构比较简单。但是它的工作原理和FP型的工作原理还是一样的，都是由制冷剂蒸气通过毛细管作用到继电器的波纹管上，使波纹管产生变形，通过传动机构，使微动开关接通或断开，从而控制压缩机的停开，保证机器安全运行。如图所示是KD一155型压力继电器的结构原理图

低压气体通过毛细管进入低压波纹管6，如果低压气体的压力大于调定值时，由波纹管的弹力通过传动j巷棒7和传动杆3，传到微动开关16的按钮上，并使其按下，电路闭合，压缩机正常运转。如果吸气压力低于调定值时，则调节弹簧2的张力克服波纹管的弹力，把传动芯捧抬起，解除传动杆对微动开关的压力。再由开关自身的张力使按钮抬起，于是电路断开，压缩机停止运转。高压继电器的工作原理：排气通过毛细管进入高压波纹管，当高压气体的压力小于调定值时，调节弹簧的压力大于气体压力，将传动螺丝抬起并解除传动杆对微动开关的压力，微动开关的按钮靠自身弹力抬起，使电路闭合，压缩机正常运行，如果压缩机排气压力超过调定值时，高压波纹管上的压力通过传动螺丝和传动杆压下按钮，使电路断开，压缩机停止运行。
压力继电器所控制的高压和低压的数值是可以根据工艺的要求在一定范围内进行调节的．调节弹簧的弹力太小可转动压力调节盘来调节。以低压为例当顺时针转动压力调节盘时，便调节弹簧压缩，弹力加大；逆时针旋转时则压力减小。而压差调节盘9则是调节微动开关断片和闭合的幅差，顺时针转动调节盘时，则压缩碟形弹4，使幅差增加；反之则减小，高压的调节方法和低压是相似的。
