星形接法启动转换三角形接法线路怎么接线

电机的三根线换一下就可以改变星和三角的接法了,所以用两种方式都接上去,用一个互锁开关进行切换就可以在这两个线路上进行切换,建议你用延时继电器进行控制,待电机在低压下启动完成后,就可以自动切换到正常电压下了,一定要记住不可以长时间在欠压下长时间工作,这样会损坏电机的。

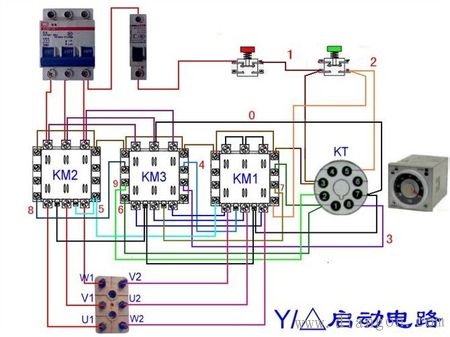

星三角降压启动，就是以改变电动机绕组接法，来达到降压启动的目的。启动时，由主接触器将电源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端闭合。绕组就变成了星形接法，启动完成后，星点接触器断开运转接触器将电源给电动机的三个尾端。绕组就变成了三角形接法。电动机全压运转。整个启动过程由时间继电器来指挥完成。星点接触器和运转接触器必须实行连锁。如图所示KM2为主接触器KM1为星点接触器，KM3为运转接触器。KT为时间继电器。
