三相异步电动机三相绕组连接方法
时间：2023-03-08作者：佚名
|
三相异步电动机定子绕组的连接方法有Y形连接法和△形连接法两种，如图所示。对于具体电动机到底采用哪种连接方法，这要由该电动机铭牌上标明的“接法”而确定。电动机安装完毕必须检查接线是否正确。应注意以下几点。
①接线方式与铭牌要求是否一致。
②接线最好采用铜导线，不要用铝导线，以免电化学锈蚀造成接触不良而发热、打火，铜铝线不可避免时接头部位一定要保证良好接触并缠好绝缘胶带。
③接线要牢固，拧紧压线螺母，不要钩搭相接，以免造成虚接或断路。
④用电缆供电时，电缆外部应加金属套管，且与接线盒密合。
⑤不要用绝缘性差的导线供电，接地线应紧固，防止脱落失去接地保护作用。
⑥接线盒扣好盖子，防止盒内发生的火花飞溅到外面而引起火灾。

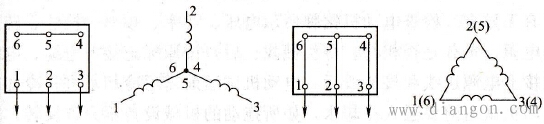

 图 三相异步电动机三相绕组连接方法 |
