三相变压器额定值

图所示的变压器是配电站用的降压变压器，将10kV的高压降为400V的低压，供三相负载使用。铭牌中的主要参数说明如下：

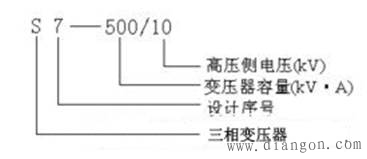

1．三相变压器型号

2．额定电压U_1N和U_2N

高压侧（一次绕组）额定电压U_1N是指加在一次绕组上的正常工作电压值。它是根据变压器的绝缘强度和允许发热等条件规定的。高压侧标出的三个电压值，可以根据高压侧供电电压的实际情况，在额定值的±5％范围内加以选择，当供电电压偏高时可调至10500V，偏低时则调至9500V，以保证低压侧的额定电压为400 V左右。

低压侧（二次绕组）额定电压U_2N是指变压器在空载时，高压侧加上额定电压后，二次绕组两端的电压值。变压器接上负载后，二次绕组的输出电压U₂将随负载电流的增加而下降，为保证在额定负载时能输出380V的电压，考虑到电压调整率为5％，故该变压器空载时二次绕组的额定电压U_2N为400 V。在三相变压器中，额定电压均指线电压。

3．额定电流I_1N和I_2N

额定电流是指根据变压器容许发热的条件而规定的满载电流值。在三相变压器中额定电流是指线电流。

4．额定容量S_N

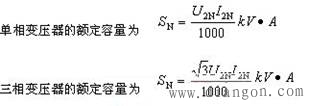

额定容量是指变压器在额定工作状态下，二次绕组的视在功率，其单位为kV·A。

5．联结组标号

指三相变压器一、二次绕组的连接方式。

Y（高压绕组作星形联结）、y（低压绕组作星形联结）；D（高压绕组作三角形联结）、d（低压绕组作三角形联结）；N（高压绕组作星形联结时的中性线）、n（低压绕组作星形联结时的中性线）。

6．阻抗电压

阻抗电压又称为短路电压。它标志在额定电流时变压器阻抗压降的大小。通常用它与额定电压U_1N的百分比来表示。

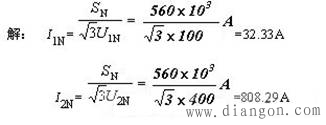

例2—1：一台三相油浸自冷式铝线变压器，已知S_N＝560kV·A，U_1N/U_2N=10000V/400V，试求一次、二次绕组的额定电流I_{1N 、}、I_2N各是多大?
