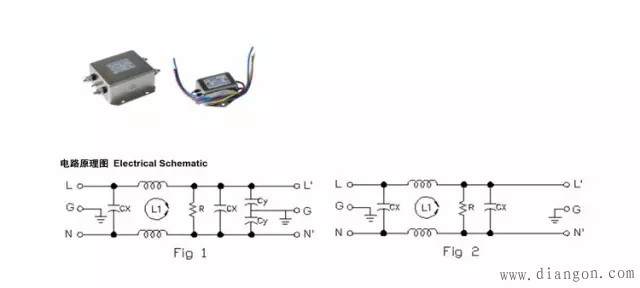

电源EMI滤波器

　　电源 EMI 滤波器是一种无源双向网络，它一端接电源，另一端接负载。在所关心的衰减频带的较高频段，可把电源 EMI 滤波器看作是“阻抗失配网络”。

　　网络分析结果表明，滤波器阻抗两侧端口阻抗失配越大，对电磁干扰能量的衰减就越是有效。由于电源线侧的共模阻抗一般比较低，所以滤波器电源侧的阻抗一般比较高。为了得到较好的滤波效果，对低阻抗的电源侧，应配高输入阻

　　抗的滤波器；对高输入阻抗的负载侧，则应配低输出阻抗的滤波器。

　　普通的电源滤波器对于数十兆以下的干扰信号有较好的滤波作用，在较高频段，由于电容的电感效应，其滤波性能将会下降。对于频率较高的干扰情况，要使用馈通式滤波器。该滤波器由于其结构特点，具有良好的滤波特性，其有效频段可以扩展到 GHz，因此在无线产品中使用较多。

　　滤波器的使用，最重要的问题是接地问题。只有接地良好的滤波器才能发挥其滤波作用，否则是没有价值的。滤波器使用要注意以下问题：

　　1） 滤波器放置在电源的入口位置；

　　2） 馈通滤波器要放置在机箱（机柜）的金属壁上；

　　3） 滤波器直接与机柜紧密连接，滤波器下面不能涂保护漆；

　　4） 滤波器的输入输出引线不能并行，交叉。
