电脑网线水晶头接法图解

网络的使用非常普遍，相信不少用户家里的电脑都是使用网线来连接的，当宽带网线遭到损坏或折断，那么你对这些网线如何连接的?如果经常损坏的话也不可能都叫人来维修吧，还是自己动手丰衣足食。大部分网线都是水晶接头，网线是由8 条芯线组成的，而这些芯线的顺序又该如何接法呢?
操作步骤：

　　一般来说，网线水晶头接法主要有两种，一种是平行线接法，另一种是交叉线接法。下面具体来讲解下这两种接法的详细步骤。
　　必备工具： 压线钳，水晶头，网线

　　平行线接法

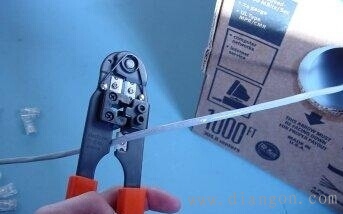

　　1、用双绞线网线钳把五类双绞线的一端剪齐(最好先剪一段符合布线长度要求的 网线)，然后把剪齐的一端插入到网线钳用于剥线的缺口中。注意网线不能弯， 直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈。

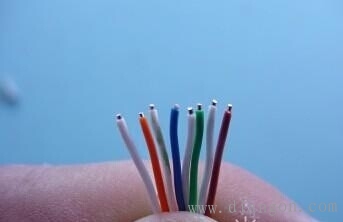

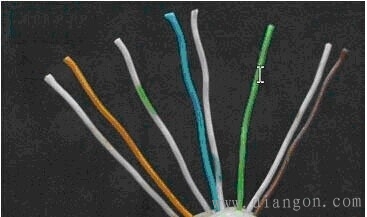

　　2、剥除外包皮即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜色都不同。先把 4 对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、 白绿、蓝、白蓝、绿、白棕、棕的顺序排列(这种排列称为 568B 排序)。然后 用网线钳垂直于芯线排列方向剪齐。

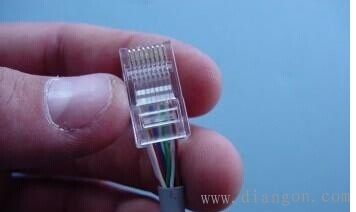

　　3、左手水平握住水晶头，然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排 插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。

　　4、确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线 钳压线缺口中。水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插 针都能插入到网线芯线之中，与之接触良好。
　　交叉线接法
　　交叉线 主要适用于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过 网卡相互连接。有些朋友想将家里的两台 PC 连接起来组成一个小局域网，还有 ADSL MODEM 和 HUB 的连接，都属于这一情况。

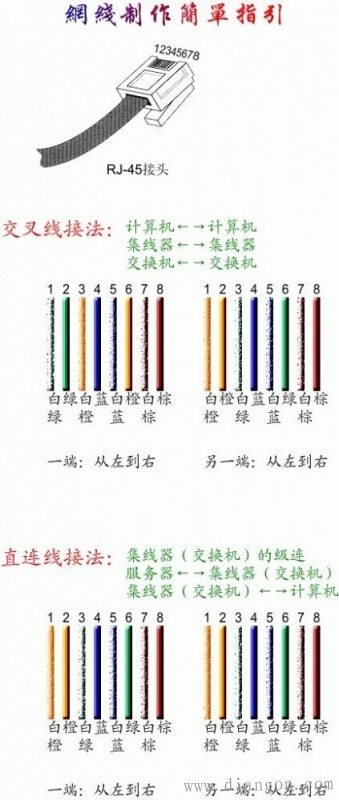

　　交叉线接法和直通线接法的基本步骤是一样的，不同的就是芯线的排列规则了，并且两个头的排列规则也不一样。主要有两种排序：568A标准和568B标准(绿橙换位)。即：
　　568A 标准： 白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
　　568B 标准： 白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

　　交叉线接法即一端是 568A 标准， 另一端是 568B 标准。 做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线(以在水晶头的顶部看到双绞线的铜心为标准)，然后用压线钳夹紧就成功了。
　　测试是否接好： 两端都做好水晶头后可以用网线测试仪进行测试，如果测试仪上 8 个指示灯都依 次为绿色闪过，证明网线制作成功。如果出现任何一个灯为红灯或黄灯，都证明存在断路或都接触不良现象。
　　网线水晶头接法顺序也比较好记，接法也比较简单，只要具备压线钳和网线接头，那么按照教程的简单方法去操作，也能轻松的制作一条网线。
