单相双电容电动机正确接线方法
时间：2023-03-08作者：佚名
|
农用电器和日用电器中有一种高转矩单相电动机，这种电动机的电路中分别接有启动电容和运行电容。其中：
(1)启动电容只在电动机启动过程中工作，当转速达到一定值时就及时退出。启动电容的容量相对较大，以保证电动机有较高的启动转矩。
(2)运行电容只在电动机工作时起作用，运转电容的电容量相对较小，以保证有较好的运转特性。

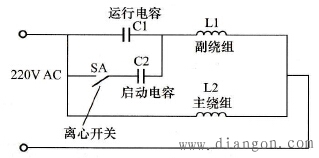

这类电动机的二次绕组中大多串接有离心式启动开关，正确接线时，启动电容应和离心式开关串联，再和运行电容进行并联。单相双电容电动机的正确接线方法如图1所示。
 图1 单相双电容电动机正确接线方法
当电动机启动以后，一旦电动机的转速达到额定转速的80%左右时，离心开关的触点就会断开，从而切断了启动电容与电路的连接，此时电动机电流减小，电动机进入了正常的运行状态。
使用中，如果将两个电容器的位置接反，把容量较大的启动电容与二次绕组直接串联，则会使二次绕组因过流而烧毁。
不同功率的双电容器电动机的电容量选择参考值如表1所列，供参考。
表1 不同功率双电容器电动机电容量选择参考值
|
