三极管欠压复位电路

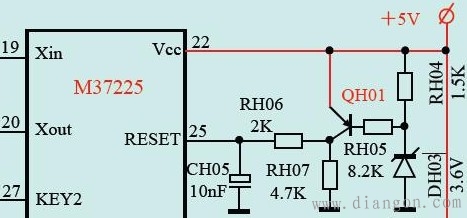

欠压复位电路工作原理(如图所示)w 接通电源， 5V电压从“0V”开始上升，在升至3.6V之前，稳压二极管DH03都处于截止状态，QH01(PNP管)也处于截止状态，无复位电压输出。w 当 5V电源电压高于3.6V以后，稳压二极管DH03反向击穿，将其两端电压“箝位”于3.6V。当 5V电源电压高于4.3V以后，QH01开始导通，复位电压开始形成，当 5V电源电压接近 5V时，QH01已经饱和导通，复位电压达到稳定状态。
