交流接触器主触点辅助触点接触断开时间先后顺序
时间：2023-03-08作者：佚名
|
交流接触器主触点与辅助触点接触与断开的时间，没有先后顺序，是同时断开的。

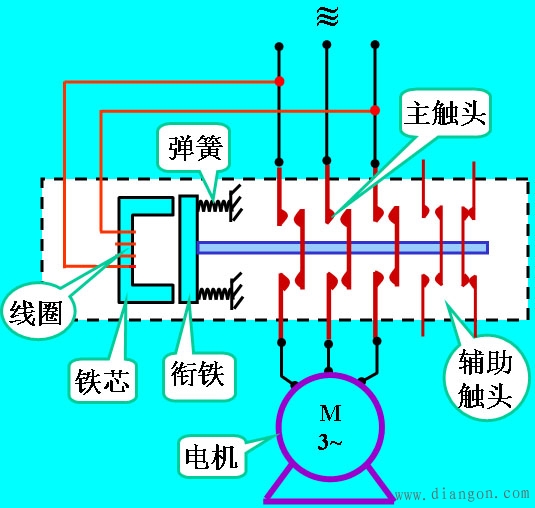

因为同一个接触器主与辅都是同时工作的，主与辅触点是在同一面上，当线圈通电时，动触点（包括主与辅），所受的吸力在同一面上，所以没有先后顺序。 交流接触器主要由四部分组成： (1)电磁系统,包括吸引线圈、动铁芯和静铁芯； (2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的； (3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头； (4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。 交流接触器工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。  |
