时间继电器工作原理及使用注意事项

　　时间继电器可分为通电延时型和断电延时型两种类型。
　　空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s两种) ，它结构简单,但准确度较低。

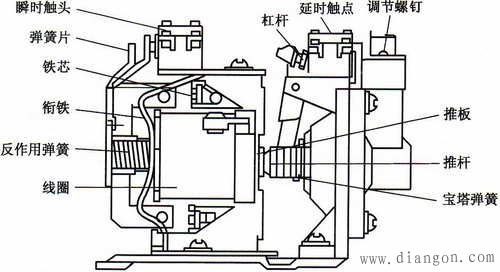

　　当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。
　 时间继电器的使用注意事项：
　　1.必须按接线端子图正确接线、核对继电器额定电压与将接的电源电压是否相符，直流型注意电源极性。
　　2.对于晶体管时间继电器，延时刻度不表示实际延时值，仅供调整参考。若需精确的延时值，需在使用时先核对延时数值。
　　3.JS7-A时间继电器由于无刻度，故不能准确地调整延时时间，同时气室的进排气孔也有可能被尘埃堵住而影响延时的准确性，应经常清除灰尘及油污。
　　4.JS7- 1A, JS7-2A系列时间继电器只要将电磁线圈部分转动180°即可将通电延时改为断电延时方式。
　　5.JS11－系列通电延时继电器，必须在分断离合器电磁铁线圈电源时才能调节延时值;而JS11一口2系列断电延时继电器，必须在接通离合器电磁铁线圈电源时才能调节延时值。
时间继电器的接线注意事项：
　　第一、控制接线，你把它看成直流继电器来考虑。3、7用来接12V控制电压；2、7用来接24V控制电压。其中的7当成直流电的负极，使用时接到零线。2接220V的火线。
　　第二、工作控制，虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。
　　第三、功能理解，它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。8是活动点，5是常闭点，继电器不动时，他们两个相连。动作时，8、6相连。
　　第四：负载接线，电源的零线或负极接用电器的零线或负极端。电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。
　　第五、工作原理，计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态。
