放大电路静态工作点对波形失真的影响

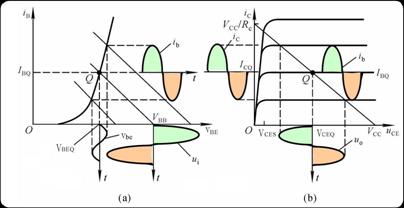

若静态工作点设置合适，当输入正弦波信号幅值较小时，则电路中各动态电压和动态电流也为正弦波。且输出电压信号与输入信号电压相位相反。

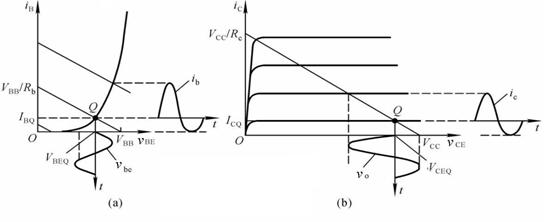

A截止失真：当静态工作点较低时，在输入信号负半周靠近峰值的区域，三极管发射结电压v_BE有可能小于开启电压V_on，三极管截止，基极电流i_B将产生底部失真，集电极电流i_C随之产生失真，输出电压失真（顶部），这种因静态工作点Q偏低而产生的失真称为截止失真。

消除方法：（1）增大基极直流电源V_BB；（2）减小基极偏置电阻R_b。

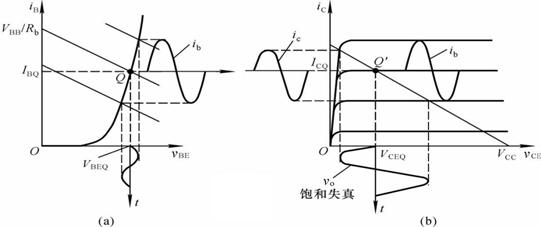

B饱和失真：当静态工作点较高时，在输入信号正半周靠近峰值的区域，三极管进入饱和区，导致集电极电流iC产生失真，输出电压失真（底部），因Q点偏高而产生的失真称为饱和失真。

消除方法：增大Rb，减小Rc，减小β，增大VCC。
