电动机定子绕组断路故障检查方法
时间：2023-03-08作者：佚名
|
检查断路故障可以采用万用表、绝缘电阻表等或串联灯泡方法(见图1)。电动机的三相绕组是星形连接的，可将电源与灯泡串联成电路，其中一根导线与绕组的中性点相接，另一根导线与三相绕组的另一端分别相接。若灯泡不亮，则说明此相断线。用万用表电阻挡测量时，若电阻值很大，说明该相绕组有断路故障存在，好的绕组电阻值很小。
如果电动机定子三相绕组是三角形连接时，在检查之前应将三相绕组拆开使其互不相连，然后再进行检测。检查的方法同前。按照每相头尾连接灯泡的方法进行，不亮的相即为断路故障相。在实际操作中，电源可用干电池。

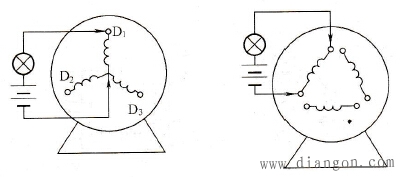

 图1 灯泡法检查绕组断路故障
当找到断路故障相以后，需进一步查找断路点位置也可用串联灯泡法将电路的一根导线接上一个金属针(见图2)，另一个导线与绕组的端部相接，将金属针按绕组一端依次移动入各线圈组的连接点处，如果在接某一组以前灯都亮，接到某_处以后灯不亮了，表明这一线圈组中有断路故障存在。用同样的办法也可查出断路线圈组中的断路线圈。
 图2 用针刺法检查绕组断路故障
绕组断路的修复较为简单。如果是焊头松脱，可重新焊接并进行绝缘包扎处理；如果断路点发生在线圈端部，将线圈适当加热软化后进行焊接，最后要恢复绝缘。如果故障严重时，也可采用跳接方法将故障线圈弃掉，但该线圈的端部不需剪掉，只要将它的两端短接即可。 |
