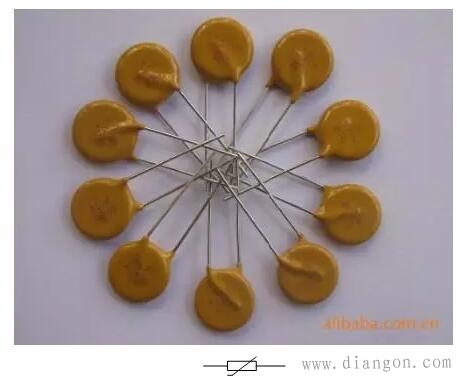

压敏电阻的原理图符号

图 压敏电阻的原理图符号

压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千pF的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。
压敏电阻的压敏电压（min(U1mA））、通流容量是电路设计时应重点考虑的。在直流回路中，应当有：min(U1mA) ≥(1.8～2)Udc，式中Udc为回路中的直流额定工作电压。在交流回路中，应当有：min(U1mA) ≥(2.2～2.5)Uac，式中Uac为回路中的交流工作电压的有效值。上述取值原则主要是为了保证压敏电阻在电源电路中应用时，有适当的安全裕度。在信号回路中时，应当有：min(U1mA)≥(1.2～1.5)Umax，式中Umax为信号回路的峰值电压。压敏电阻的通流容量应根据防雷电路的设计指标来定。一般而言，压敏电阻的通流容量要大于等于防雷电路设计的通流容量。
压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。
压敏电阻的失效模式主要是短路，当通过的过电流太大时，也可能造成阀片被炸裂而开路。压敏电阻使用寿命较短，多次冲击后性能会下降。因此由压敏电阻构成的防雷器长时间使用后存在维护及更换的问题。
